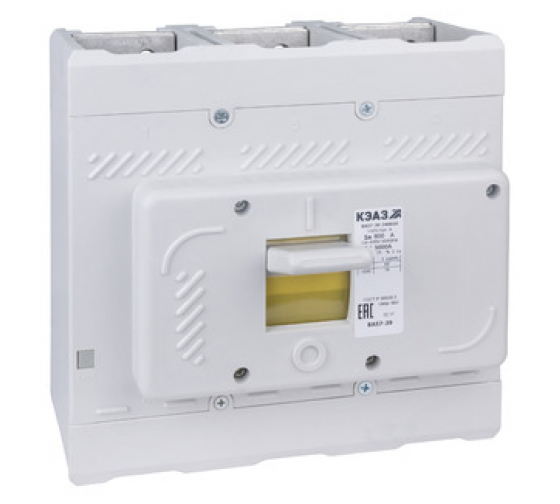

Автоматический выключатель КЭАЗ

ВА57-39-340010-400А-4000-690AC-УХЛ3-КЭАЗ 109883

Автоматический выключатель КЭАЗ ВА57-39-340010-400А-4000-690AC-УХЛ3-КЭАЗ 109883 - прибор автовыключения переменного тока с максимальной коммутационной способностью при переменном токе 40 кА на номинальный ток 400 А. Изделие предназначено для установки и эксплуатации внутри помещений при нормальных условиях. Монтируется стационарно - на планку винтом.

Технические характеристики

• Тип силовой

• Тип монтажа на монтажную панель

• Номинальное напряжение, В 690

• Отключающая способность, кА18

• Климатическое исполнение УХЛ-3

• Степень защиты IP20

• Количество полюсов 3
• Цвет корпуса белый

• Вид автоматический выключатель
• Номинальный ток, А 400

• Высота, мм 224
• Ширина, мм 225
• Глубина, мм 154
• Модельный ряд ВА57-39

Преимущества

• Базовая уставка: да;
• Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228);
• Тип изделия: Выключатель автоматический;
• Габариты изделия: Ширина (мм): 225;
• Габариты изделия: Высота (мм): 224;
• Габариты изделия: Глубина (мм): 154;
• Количество полюсов: 3;
• Номинальный ток In (А): 400;
• Частота тока (Гц): 50/60;
• Род тока: AC;
• Номинальное рабочее напряжение переменного тока Ue (В): 690;
• Предельная коммутационная способность переменного тока Icu (кА): 18;
• Номинальное рабочее напряжение переменного тока Ue (В)2: 400;
• Предельная коммутационная способность переменного тока Icu (кА)2: 40;
• Вспомогательные (свободные) контакты: Нет;
• Наличие привода: ручной;
• Уставка расцепителей токов короткого замыкания: 4000А;
• Наличие независимого расцепителя: нет;
• Регулировка максимальных расцепителей тока: нет;
• Вид расцепителей: тепловой и электромагнитный;
• Номинальное напряжение изоляции Ui (В): 690;
• Номинальное импульсное напряжение Uimp (кВ): 6;
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75;
• Номинальный продолжительный ток Iu (А): 400;
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18;
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40;
• Способ крепления (монтажа): винт;
• Присоединение внешних проводников: переднее;
• Макс. сечение присоединяемых проводов (мм²): 2х240;
• Возможность самостоятельного подключения дополнительных устройств: нет;
• Способ установки КЭАЗ ВА57-39-340010-400А-4000-690AC-УХЛ3-КЭАЗ 109883: стационарный с креплением на панели;
• Макс. сечение присоединяемых медных шин (мм): 12х50;
• Вид присоединяемых проводников: шина/провод;
• Климатическое исполнение и категория размещения: УХЛ3;
• Степень защиты (IP): IP20;
• Диапазон рабочих температур (˚С): от -60°С до +40°С;
• Гарантийный срок эксплуатации (лет): 3;
• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011;
• Дополнительное оборудование: комплект зажимов №3; межполюсные перегородки;
• Дополнительный расцепитель: нет;
• Наличие вспомогательных контактов сигнализации: нет.
