Диодный модуль ДИМ-ХР 12-48DC/20х2/40х1

Началось серийное производство диодного модуля ДИМ-ХР 12-48DC/20х2/40х1

ПРЕДНАЗНАЧЕН: Для использования в цепях постоянного тока с номинальным напряжением от 12 до 48 В.

ОСОБЕННОСТИ КОНСТРУКЦИИ:
Прибор представляет из себя диодную сборку, включённую по схеме «или» с общим катодом.

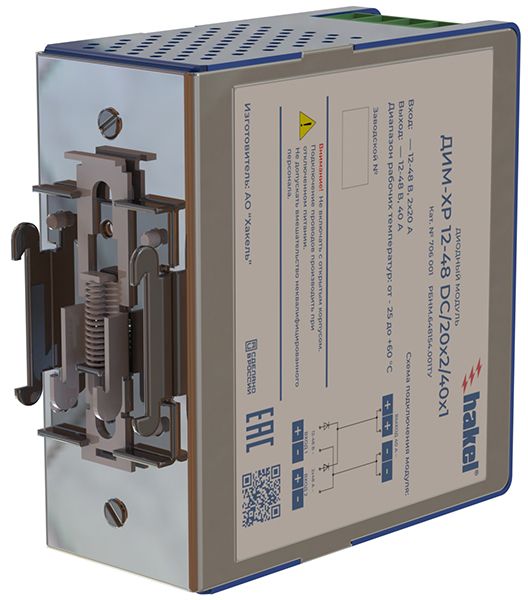

Устанавливается только на несущую горизонтально расположенную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (35 мм рейку DIN).
Развязка резервированных источников питания производится по положительному полюсу питания.
Отрицательный полюс питания транслируется напрямую на выход прибора.

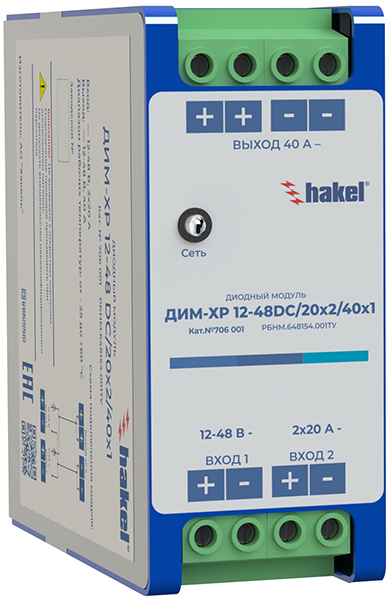

На лицевой панели диодный модуль имеет светодиодную индикацию наличия выходного напряжения.
Входные и выходные цепи оборудованы варисторной защитой.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ:
Эксплуатация диодного модуля ДИМ-ХР 12-48DC/20х2/40х1 должна производиться строго в соответствии с руководством по эксплуатации (паспортом) на прибор РБНМ.648154.002ТУ.
Эксплуатация приборов должна производиться только в эксплуатационном положении.
Клеммы для подключения входного постоянного тока должны располагаться снизу прибора.

ОПИСАНИЕ:
Прибор представляет из себя диодную сборку, включённую по схеме «или» с общим катодом, и устанавливается на несущую DIN рейку.
Развязка резервированных источников питания производится по положительному полюсу питания.
Отрицательный полюс питания транслируется напрямую на выход прибора.
Прибор соответствует требованиям ГОСТ 17516.1-90 в части стойкости к воздействия внешних механических факторов и относится к группе механического исполнения М4.

УСТАНАВЛИВАЮТСЯ: Для развязки двух резервированных источников питания, работающих на общую нагрузку.
