Emalytics: автоматизация зданий

Phoenix Contact представляет решение для автоматизации и диспетчеризации инженерных систем зданий.

Emalytics позволяет легко интегрировать инженерные системы здания в единую систему управления и диспетчеризации и включает систему диспетчерского управления Emalytics Supervisor и модульный контроллер ILC 2050 BI. Решение масштабируемое и походит как для небольших зданий, так и для крупных, комплексных объектов.

Широкие возможности по интеграции достигаются за счет поддержки широкого спектра протоколов, применяемых в автоматизации зданий: KNX, BACnet, Modbus, Dali, LonWorks, M-Bus, MP-Bus, EnOcean,SNMP, OBIX, OPC, MQTT, SQL, Oracle

Разработка проектов для ILC 2050 BI и Supervisor осуществляется в единой инженерной среде, что
упрощает процесс разработки. Сетевая безопасность при коммуникации компонентов системы достигается за счет применения протокола с шифрованием TLS.

Также решение включает готовые программные и графические блоки для управления системами HVAC. Графические блоки выполнены в векторном формате, что позволяет масштабировать изображение для различных диагоналей экранов.

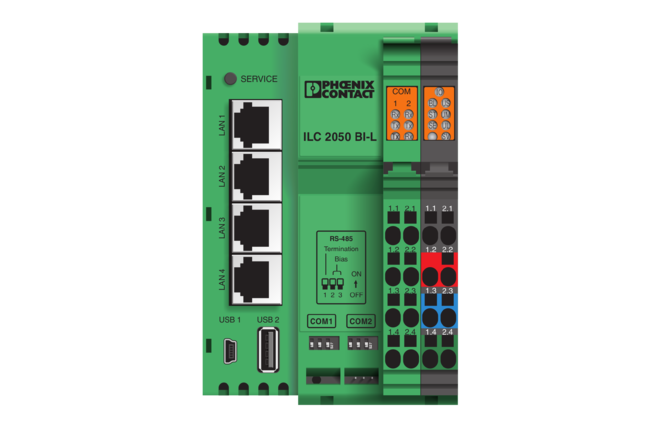

Особенностью контроллера ILC 2050 BI является его самодостаточность – управление и диспетчеризация в одном устройстве, что хорошо походит для не больших зданий, т.к. не требуется дополнительная SCADA-система. Диспетчеризация работает на встроенном WEB-сервере с поддержкой HTML5. В больших проектах контроллер легко интегрируется в систему диспетчерского управления Supervisor по внутреннему протоколу. Для ILC 2050 BI доступен широкий набор модулей ввода/вывода от зарекомендовавшей себя линейки контроллеров Inline.

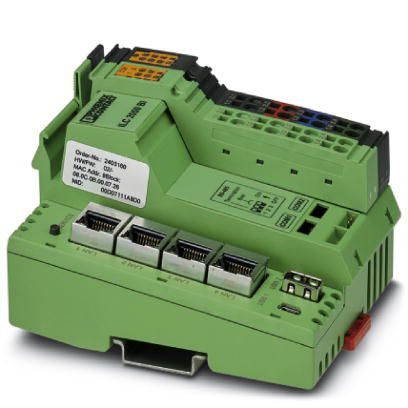

Управление - ILC 2050 BI - 2403160

Модульный контроллер Inline для систем автоматизации, применяемых в зданиях, сфере инфраструктуры и сетях энергоснабжения для соединения классических технологий автоматизации с интернетом вещей (IoT). Контроллер позволяет эффективно реализовать комплексные системы.
Лицензии на использование в производственных системах приобретаются отдельно.

Размеры

Ширина	80 мм
Высота	119,8 мм
Глубина	71,5 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	0 % ... 75 % (согласно DIN EN 61131-2, без конденсации, без обледенения)
Давление воздуха (эксплуатации)	70 гПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Стойкость к воздействию газов согласно DIN 40046-36; DIN 40046-37	Двуокись серы (SO2) 10 ± 0,3 ppm (продолжительность испытаний 10 дней), сероводород (H2S) 1 ±0,3 ppm (продолжительность испытаний 4 дня), при температуре 25 °C и влажности воздуха 75 %

Система управления

Инжиниринговый инструмент	Niagara 4
	WorkPlace
Поддерживаемые языки программирования	Niagara Framework®

Механическая конструкция

Масса	230 г
Диагностический дисплей	нет
Резервирование системы управления	нет
Функция обеспечения безопасности	нет

Интерфейсы передачи данных

Интерфейс	Ethernet
Количество	4
Тип подключения	Гнездовая часть разъема RJ45, экранированная
Скорость передачи данных	10/100 Мбит/с
Интерфейс	RS-485
Количество	2
Тип подключения	Пружинный зажим
Скорость передачи данных	макс. 200 кбит/с
Интерфейс	USB 1.0/USB 2.0
Количество	1
Тип подключения	USB, тип A, розетка
Интерфейс	USB OTG
Количество	1
Тип подключения	Mini-USB
Интерфейс	microSD
Количество	1 (Верхняя сторона)
Тип подключения	гнездо microSD

Питание

Потребляемый ток, типовой	≤ 170 мА (при номинальном напряжении без потребителя локальной шины)
Потребляемый ток, макс.	≤ 1,5 A
Электропитание	24 В DC
Диапазон напряжения питания	19,2 В DC ... 30 В DC

Функция полевой шины

Количество процессных данных	макс. 4096 бит (INTERBUS)
Количество поддерживаемых оконечных устройств	макс. 63
Количество оконечных устройств, подключаемых к локальной шине	макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока)
Количество оконечных устройств с каналом параметров	макс. 16 (Участники PCP допускаются, но PCP не поддерживается активно)
Память для программ	1 Гбайт (SRAM)

Исполняющая система, соотв. МЭК-61131

Инструмент для инжиниринга	Niagara 4
	WorkPlace
Память для программ	1 Гбайт (SRAM)
Память для данных	1,8 Гбайт (eMMC)
Память для постоянного хранения данных	2 Гбайт (eMMC)
Часы реального времени	Да

Общие характеристики

Процессор	Arm® Cortex®-A8 1000 МГц
Операционная система	Linux
Оперативная память	1024 Мбайт DDR3 SDRAM
