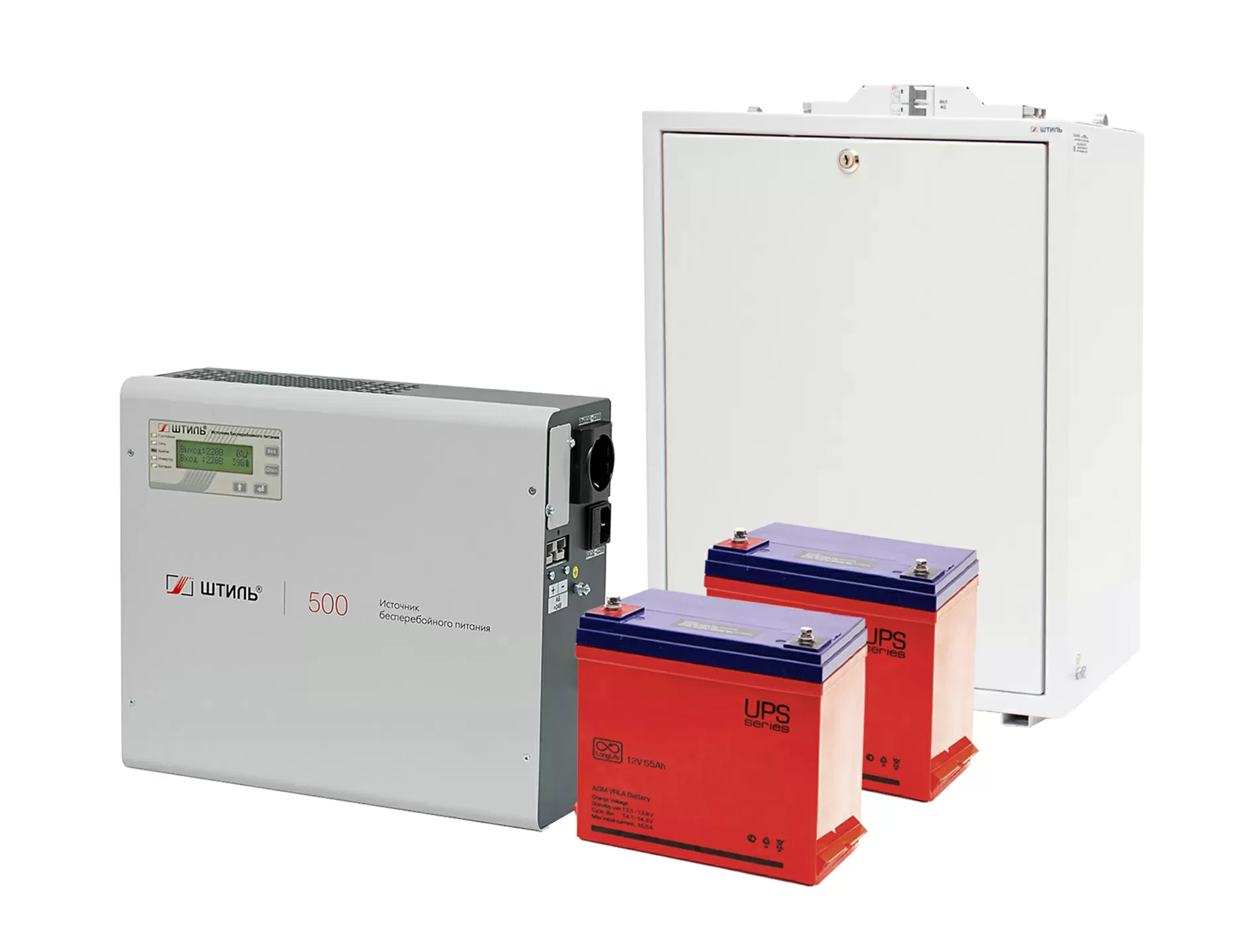

Комплект ИБП SW500L (500 ВА) c АБ на 1 ч 45 мин

Российский производитель систем электропитания «Штиль» предлагает готовые решения по обеспечению автономной работы ответственного оборудования на требуемое время в случае отключения или ухудшения качества электрической энергии.
Готовые решения на основе источников бесперебойного питания от ГК «Штиль» представляют собой комплекты, состоящие из ИБП и батарейного модуля, ИБП и встраиваемого аккумулятора или ИБП и аккумулятора, размещенного в стеллаже. Входящие в комплект аккумуляторные батареи имеют емкость 17-250 Ач, что позволяет обеспечить резервное электроснабжение ответственных потребителей от 25 мин до 12 ч (при 80% нагрузке).









Онлайн ИБП SW500L с аккумуляторами емкостью 55 Ач, установленными в батарейном стеллаже BS-24-1W, способен обеспечить автономную работу ответственных потребителей мощностью до 500 ВА/400 Вт в течение 2 ч (при 80% загрузке). Примерами нагрузки могут быть:

• газовый котел и циркуляционный насос;
• система водоснабжения и очистки воды;
• телевизор и аудиоаппаратура;
• персональный компьютер и роутер.

Кроме того, источник питания обеспечивает защиту подключенного оборудования от перепадов напряжения.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности SW500L эффективно работает в связке с генератором.

Установка и подключение

ИБП устанавливается на стене с помощью специального кронштейна. Батарейный стеллаж размещается на полу.

Установка АБ в стеллаж производится строго в соответствии с инструкцией по эксплуатации. При этом важно, чтобы автоматический выключатель стеллажа находился в положении «ОТКЛ» (OFF) и его кабель был отсоединен от ИБП.

ИБП подключается к электросети через шнур с евровилкой. Стеллаж с установленным аккумулятором подсоединяется к уже включенному источнику питания через кабель TD50A-TD50A. Нагрузка подключается к ИБП в последнюю очередь.

Все компоненты для установки и подключения оборудования входят в комплект поставки.

Заряд батарей

Заряд аккумуляторов в батарейном стеллаже осуществляется встроенным в ИБП ЗУ с током 5 А.

Источник питания имеет современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), алгоритмы отключения АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомления пользователя об износе АБ и прогнозирования времени автономии при текущей нагрузке.

Защита

SW500L имеет электронную защиту от:

• короткого замыкания и длительной перегрузки по выходу;
• внутреннего перегрева;
• импульсных перенапряжений и сетевых помех;
• «глубокого» разряда АБ (при разряде на 80-85% батарея отключается).

ИБП способен автоматически восстанавливать свою работу после устранения причины аварии.

Автоматический электронный байпас выполняет перевод питания нагрузки на сеть в случае выхода ИБП из строя или его перегрузки.

Панель управления

Контроль работы и настройка рабочих параметров ИБП выполняется на панели управления с ЖК-дисплеем, которая включает в себя четыре кнопки управления и пять светодиодных индикаторов:

• «Состояние» – режим работы устройства и возникновение аварий;
• «Сеть» – состояние входной сети;
• «Байпас» – электронный байпас/ЭКО-режим;
• «Инвертор» – работа от инвертора;
• «Батарея» – состояние батарей.

Виды информации на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

На панели управления ИБП также выполняется настройка различных параметров работы прибора, а также запуск трех видов теста аккумуляторных батарей:

• на 10 секунд (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Средства мониторинга

В ИБП можно устанавливать плату, позволяющую отслеживать работу устройства удаленно по локальной сети или через интернет. В ассортименте представлено три модели таких плат со следующими интерфейсами:

• RS-232;
• USB или mini-USB;
• «сухие» контакты;
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

Мониторинг работы источника питания выполняется через веб-браузер или программу Shtyl Device Manager. Обратите внимание на то, что плата расширения приобретается отдельно.
