Испытательные блоки POCON4 и POCON8

Многофункциональные испытательные блоки российского производства

Компактные испытательные блоки POCON для вторичных цепей измерения и защиты, являющиеся совместной российско-германской разработкой, применяются в российской электроэнергетике с 2008 года, и за это время зарекомендовали себя как удобное и универсальное решение. В соответствии с пожеланиями рынка и отзывами заказчиков, блоки поэтапно модернизировались, улучшались их характеристики, обеспечивая максимальную надежность этого важного элемента цепей РЗА. Блоки POCON разрешены к применению в проектах ПАО «ФСК ЕЭС», а с 2019 года их сборка локализована и осуществляется на сертифицированной производственной площадке Вайдмюллер в России в  соответствии со всеми международными нормами и стандартами.

Модернизированные блоки последнего поколения подготовлены к российским условиям эксплуатации, а также имеют двойной запас надежности, который обеспечивается улучшенными конструктивными особенностями блока, такими как:

• увеличенная жесткость блока за счет нового принципа соединения модулей блока друг с другом, а также установки фиксатора на задней части блока;
• улучшенная геометрия внутренних перемычек, обеспечивающая полное отсутствие даже микроразрывов в токовых цепях при коммутациях рабочей крышки, а также неограниченное количество операций по вставлению/извлечению кодирующих элементов;
• оптимизация боковых направляющих блока для исключения возможных перекосов крышки при ее установке/извлечении.

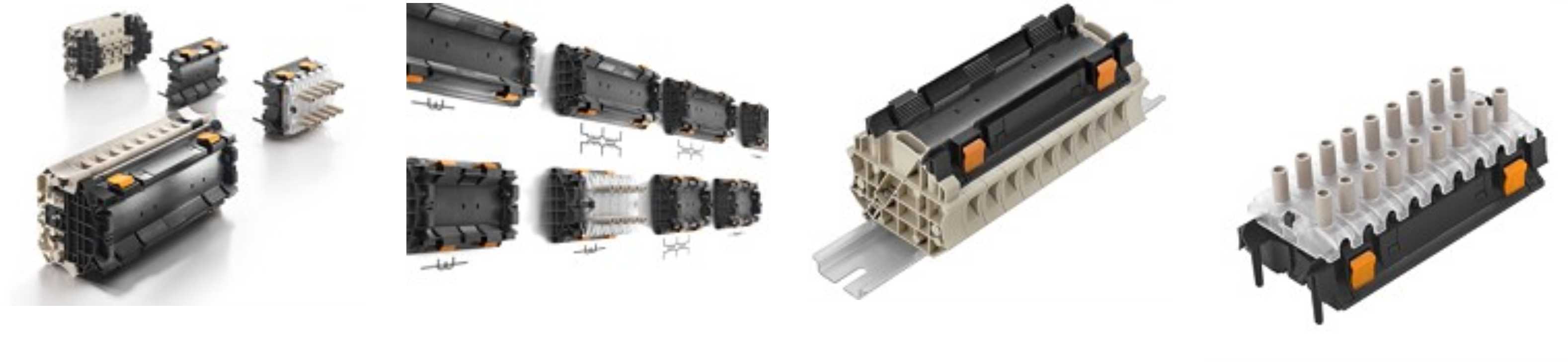

Блоки POCON4 и POCON8 предназначены для использования в качестве многополюсных силовых соединителей в цепях трансформаторов тока (ТТ) и трансформаторов напряжения (ТН) устройств РЗА и измерительных приборов. Помимо силовых контактов имеется дополнительный контакт состояния крышки блока. В состав комплекта входят клеммный блок, рабочая крышка, измерительная крышка и другие аксессуары. Есть возможность пломбировки, которая предотвращает преднамеренное или случайное снятие рабочей крышки. Технические характеристики блоков полностью удовлетворяют требованиям отраслевых стандартов.

В рабочем режиме на клеммный блок устанавливается рабочая крышка, и блок работает как многополюсная проходная клемма. В цепях ТТ при снятии рабочей крышки внутренние перемычки клеммного блока закорачивают нижние контакты цепей (кроме контакта контроля состояния крышки) для предотвращения повреждения ТТ. В цепях ТН при снятии рабочей крышки нет необходимости закорачивать вторичные обмотки ТН и, соответственно, нижние контакты цепей блока, поэтому между ними устанавливают кодирующий элемент KOEL POCON, удерживающий перемычку в разомкнутом состоянии. Заказчик может создать любую конфигурацию схемы с применением разного количества и типа блоков с различными функциями.

При наладке и измерениях на блок устанавливается тестовая крышка, с помощью которой можно легко, безопасно и удобно подключать поверочное оборудование и измерительные приборы.

В клеммном блоке подсоединение проводов производится в бюгельный винтовой зажим, который обеспечивает надежное, герметичное, вибро- и удароустойчивое соединение. В одном зажиме клеммы возможен монтаж двух проводов. Длина снятия изоляции с провода 12±1 мм, это справедливо и для кабельных гильзовых наконечников. Усилия затягивания подсоединяемых проводов зависят от сечения и количества.

Условия эксплуатации

.
