ХАКЕЛЬ В-Н12.5 275/3+1 С В01007

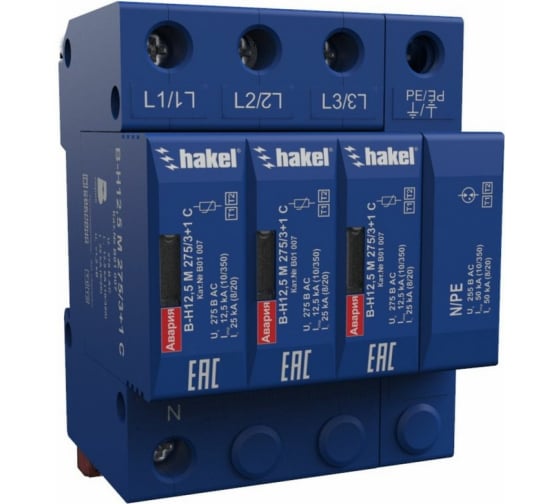

Устройство защиты от импульсных перенапряжений ХАКЕЛЬ В-Н12.5 275/3+1 С В01007

Устройство защиты от импульсных перенапряжений ХАКЕЛЬ В-Н12.5 275/3+1 С В01007 применяется в низковольтных электрических сетях на границе 0А(В) - 1 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122-2003) при кабельном подземном или воздушном вводах электропитания в качестве I+II ступени защиты, в соответствии с: ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013.

Предназначено для защиты фазных и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L*/N, и синфазных (продольных) перенапряжений в цепи N/PE в системах переменного тока.

Выпускается на максимальное длительное рабочее напряжение Uc= 275 В AC. Способно отводить импульсы тока Iimp(L/N)(10/350) = 12.5 кА, Iimp(N/PE)(10/350) = 50 кА.

УЗИП со сменными модулями поставляется в комплекте с допконтактами.

Технические характеристики ХАКЕЛЬ В-Н12.5 275/3+1 С В01007

• Тип модульный

• Степень защиты IP20
• Импульсный ток/1 полюс, кА 12,5
• Номинальный ток разряда/1 полюс, кА 50
• Уровень напряжения защиты, кВ 1,2
• Сопровождающий ток, кА 60
• Мах ток короткого замыкания, кА 60
• Сечение жил подсоединяемого провода, мм² 16
• Количество полюсов 4

• Номинальное напряжение, В 220/230
• Габариты без упаковки, мм 90x70x65.8
• Мах сечение подключаемого кабеля, мм² 25
• Вес нетто, кг 0,54
• Модельный ряд БЛИЦ
• Высота, мм 90
• Ширина, мм 70
• Глубина, мм 65,8
• Диапазон рабочих температур, °С -40...+80
• ГОСТ Р 50571-4-44-2011

Преимущества

• Устройство защиты от импульсных перенапряжений ХАКЕЛЬ В-Н12.5 275/3+1 С В01007 - четырёхполюсное модульное УЗИП на основе оксидно-цинковых варисторов и газонаполненного разрядника.
• Применяются в сетях с системами заземления типа TN-S, TT.
• Для удаленного контроля В-Н12.5 М 275/3+1 С снабжено “сухими” контактами дистанционной сигнализации.
• Российское производство.
• 20 лет на рынке УЗИП.
• Высочайшее качество по приемлемой цене.
• Модульная конструкция.
