Хакель В-НР25 255/3+1 С GBR01010

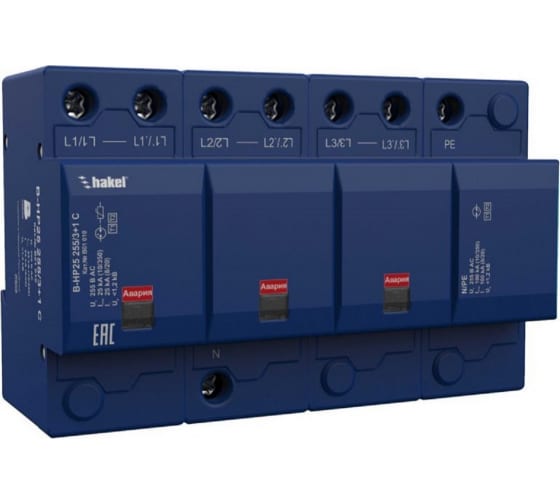

Защитное устройство ХАКЕЛЬ В-НР25 255/3+1 С GBR01010 представляет собой четырёхполюсное УЗИП комбинированного типа класса I+II и применяется в низковольтных электрических сетях на границе 0А(В) - 1 зон молниезащиты (в соответствии с СО–153-34.21.122-2003) при кабельном подземном или воздушном вводах электропитания в качестве I+II ступени защиты, в соответствии с: ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013.

Устройство B-HР25 255/3+1 С комбинированного типа с последовательно соединенными варисторами и газонаполненными разрядниками (L*/N). Компактность устройства достигается за счет отсутствия разделительных дросселей между I и II ступенями защиты. Контроль состояния расцепителей осуществляется с помощью индикаторов красного цвета.
Предназначено для защиты фазных и нулевого проводников от противофазных (поперечных) перенапряжений в цепях  L*/N, и синфазных (продольных) перенапряжений в цепи N/PE в системах переменного тока.









Технические характеристики

  • Тип модульный
  • Импульсный ток/1 полюс, кА25
  • Номинальный ток разряда/1 полюс, кА50
  • Уровень напряжения защиты, кВ1,2
  • Сопровождающий ток, кА25
  • Мах ток короткого замыкания, кА100
  • Сечение жил подсоединяемого провода, мм²25
  • Количество полюсов 4
  • Номинальное напряжение, В220(230)/380(400)
  • Габариты без упаковки, мм90x141.3x65.8
  • Мах сечение подключаемого кабеля, мм²35
  • Вес нетто, кг1,03
  • Модельный ряд БЛИЦ
  • Высота, мм 90
  • Ширина, мм 141,6
  • Глубина, мм 65,8
  • Диапазон рабочих температур, °С от -40 до +80
  • ГОСТ  Р 50571-4-44-2011

Преимущества

  • Защитное устройство ХАКЕЛЬ В-НР25 255/3+1 С GBR01010 выпускается на максимальное длительное рабочее напряжение Uc= 255 В AC.
  • Способно отводить импульсы тока Iimp(L/N)(10/350) = 25 кА, Itotal(N/PE)(10/350) = 100 кА.
  • Применяются в сетях с системами заземления типа TN-S, TT.
  • Для удаленного контроля B-HР25 255/3+1 С снабжено “сухими” контактами дистанционной сигнализации.
  • Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях без дополнительной оболочки.
