Коммутатор FL SWITCH 4824E-4GC

Аттестация ПАО «РОССЕТИ»
Непрерывная связь согласно МЭК 61850, надежная эксплуатация в том числе в неблагоприятных окружающих условиях - наши управляемые коммутаторы специально рассчитаны на использование в энергетических установках и отвечают строгим требованиям стандарта МЭК 61850.

Пройдена аттестация и получено положительное заключение на коммутатор FL SWITCH 4824E-4GC - 2891072 для применения на объектах ПАО «РОССЕТИ».

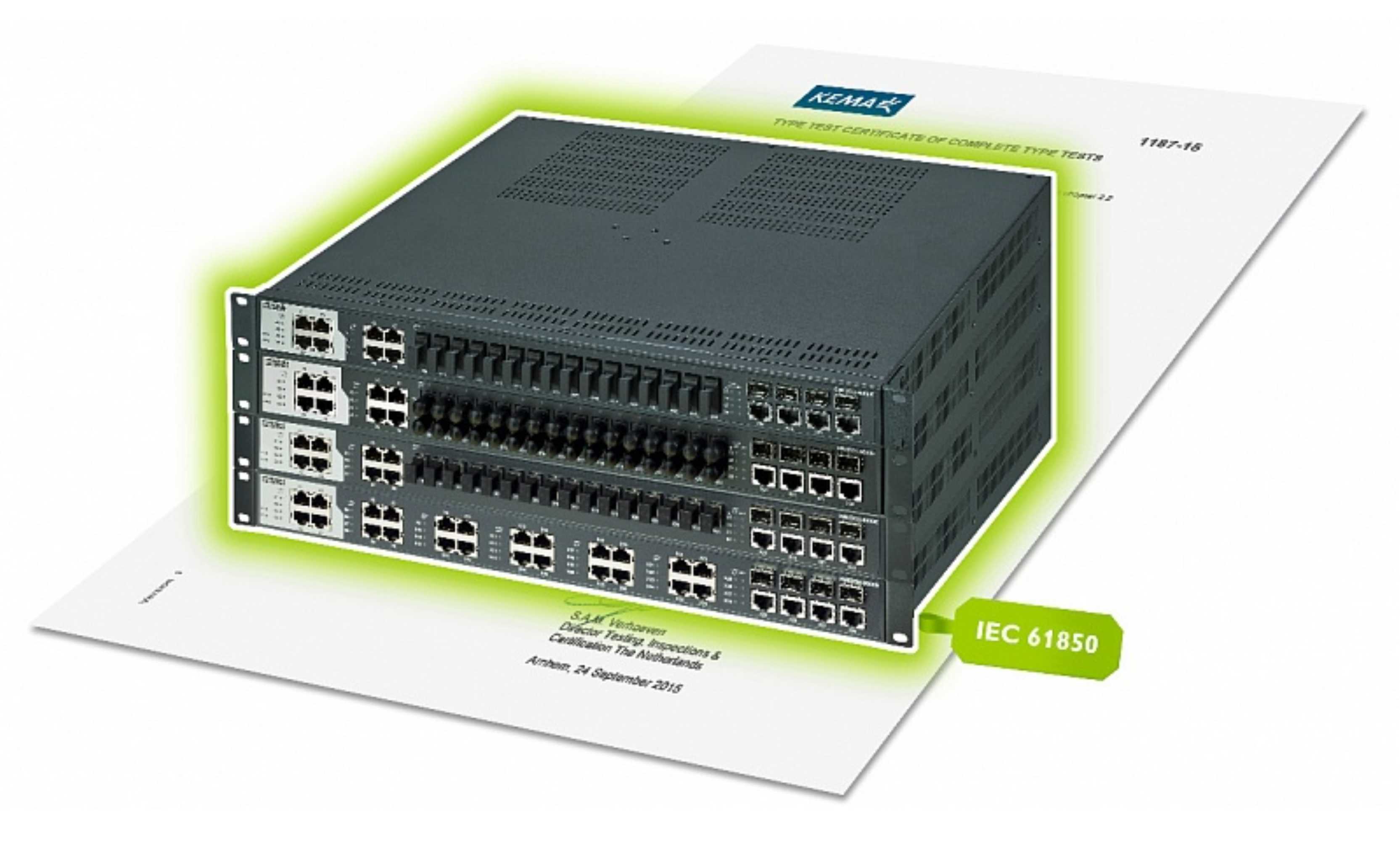

Промышленные коммутаторы FL SWITCH 4824E-4GC

Управляемые коммутаторы, соответствующие МЭК 61850 и IEEE 1613, для установки на стойке 19". Оснащены 24 портами RJ45 для 10/100 Мбит/с и 4 гигабитными комбо-портами: 10/100/1000 Мбит/с разъем RJ45; оптический разъем на 1000 Мбит/с требует SFP-модуля на 1000 Мбит/с.

Аттестационные испытания в АО «НТЦ ФСК ЕЭС»

Промышленный коммутатор FL Switch 4824E-4GC от Phoenix Contact успешно прошел аттестацию на соответствие характеристик требованиям ПАО «ФСК ЕЭС» и ПАО «Россети» в научно-техническом центре «Федеральной Сетевой Компании Единой Энергетической Системы России» (АО «НТЦ ФСК ЕЭС»).

Оборудование было протестировано в лабораторных условиях на ЭМС, сейсмостойкость, проведены испытания на приоритизацию по передаче GOOSE-сообщений, проведен анализ производства на соответствующие требования. По заключению аттестационной комиссии, коммутатор рекомендован к использованию в сетях ПАО «Россети».

Технические характеристики

• Указание
• Размеры
• Окружающие условия
• Интерфейсы
• Функции
• Параметр расширения сети
• Электропитание
• Общие сведения
• Стандарты и предписания

Указание

Ограничение износа

ЭМС: продукт класса, А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	442 мм
Высота	44 мм
Глубина	375 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C… 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C… 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	5% … 95% (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	5% … 95% (без выпадения конденсата)
Давление воздуха (эксплуатации)	57 кПа… 108 кПа (до 4850 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	57 кПа… 108 кПа (до 4850 м над уровнем моря)

Интерфейсы

Интерфейс 1	Ethernet (RJ45)
Количество портов	24 (порты RJ45)
Указание по типу подключения	Autonegotiation и Autocrossing
Среда передачи	Ethernet на базе витой пары, с интерфейсом RJ45
Скорость передачи данных	10/100 Мбит/с
Дальность передачи	100 м
Интерфейс 3	Ethernet (RJ45/FO-Kombo)
Количество портов	4
Тип подключения	Combo
Указание по типу подключения	Autonegotiation и Autocrossing (разъем RJ45)
Среда передачи	Ethernet RJ45 (10/100/1000 Мбит/с) или SFP (1000 Мбит/с)
Скорость передачи данных	10/100/1000 Мбит/с

Функции

Основные функции	Коммутатор с промежуточным хранением, расширенное кольцо, резервирование IEEE, отслеживание IGMP, объединение портов, VLAN, безопасность портов и IEEE 802.1x, SNMPv3 и HTTPS, SNTP, адаптация веб к пользователю, учетная запись
Резервирование	ERR (Extended ring redundancy)
Отображение состояний и диагностики	Светодиоды: US1, US2 (резервное питание), Link и активность каждого порта

Параметр расширения сети

Глубина каскадирования	Сеть с топологией «шина» или «звезда»: на выбор
Максимальная длина кабеля (витая пара)	100 м

Электропитание

Потребляемый ток	359 мА (115 В AC от FL SWITCH 4800E-P5)
Импульс пускового тока	18,8 A (48 В DC от FL SWITCH 4800E-P1)

Общие сведения

Тип монтажа	Монтаж на 19-дюймовую стойку, с держателями
Исполнение AX	Блочная конструкция
Вес нетто	4470 г

Стандарты и предписания

Тип испытания	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27
Данные испытания	30г, 11 мс, ударный импульс, полусинусоида
Тип испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6
Данные испытания	5г, 150 Гц, критерий 3
Излучение помех	EN 61000-6-4
Помехоустойчивость	IEC 61850–3, IEEE 1613, EN 61000-6-2: 2005
