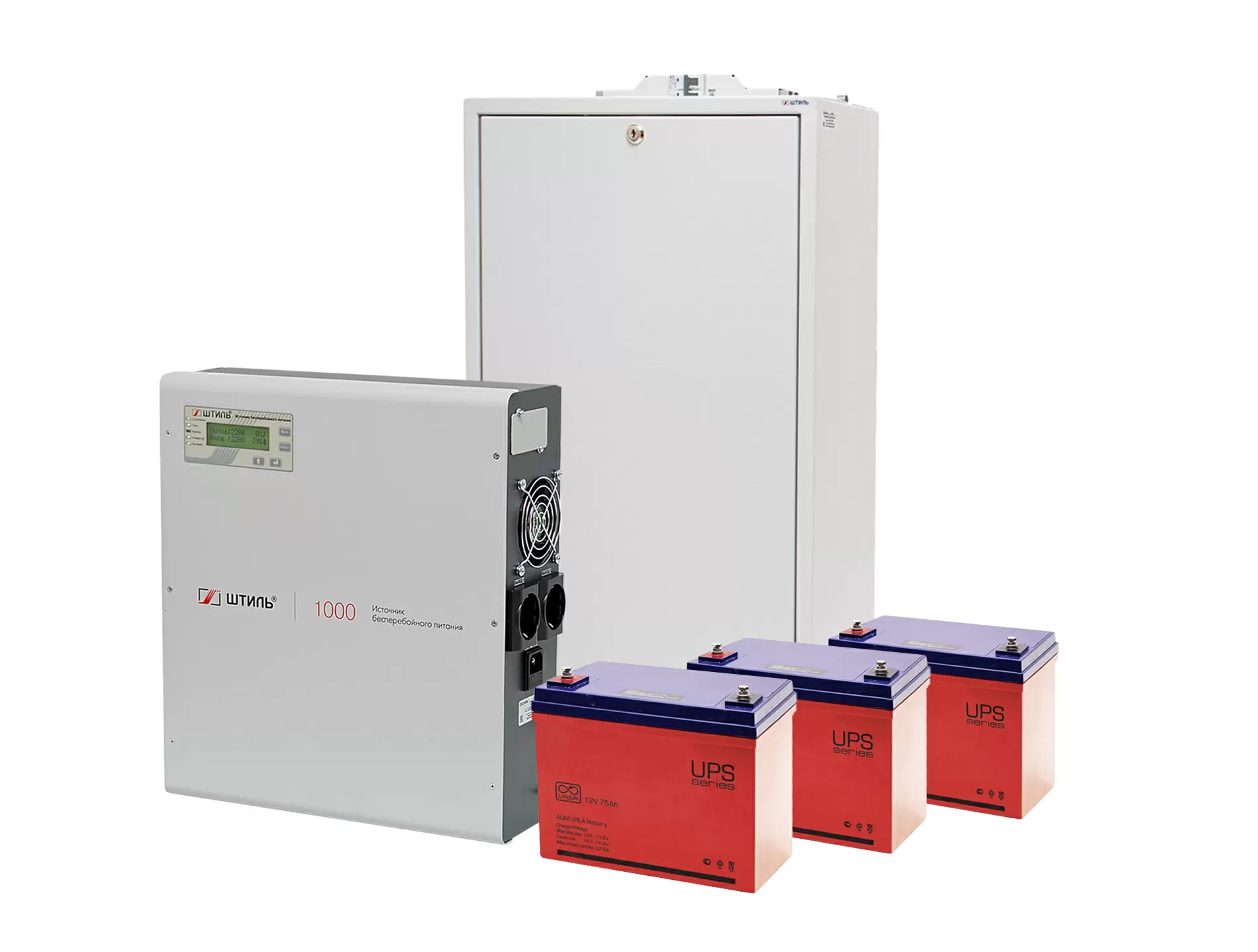

Комплект ИБП SW1000L (1000 ВА) с АБ на 2 ч

Характеристики:
Активная мощность, кВт 0,9
Форм-фактор настенный
Топология on-line (с двойным преобразованием)
Предельный диапазон входного напряжения, В 90-295
Номинальное выходное напряжение, В220
Диапазон настройки выходного напряжения, В 220-240
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Максимальный выходной ток, А 4,5
Наличие встроенных батарей нет
Емкость одной 12-вольтовой АБ, Ач 75
Электронный автоматический байпас да
Гарантийный срок, мес 24




Онлайн ИБП SW1000L с аккумуляторами емкостью 75 Ач, установленными в батарейном стеллаже BS-24-1W, обеспечит резервное электропитание нагрузки мощностью до 1000 ВА /900 Вт в течение 2 ч (при 80% загрузке). Примерами оборудования могут быть:

• системы отопления и водоснабжения;
• насосная техника;
• системы водоснабжения и очистки воды;
• системы безопасности и пожаротушения.

Кроме того, источник питания защищает подключенную нагрузку от перепадов напряжения и электрических помех.

SW1000L способен работать в связки с генератором за счет усовершенствованного алгоритма работы корректора коэффициента мощности.

В ИБП SW1000L с аккумуляторами 75 Ач применена технология двойного преобразования, за счет которой достигается:

• стабилизация напряжения с высокой точностью (±2%) в широком диапазоне (90-295 В) без перехода на работу от аккумуляторов;
• мгновенный и безразрывный переход питания нагрузки на АБ при пропадании сетевого напряжения или выходе его значения за рабочий диапазон;
• питание нагрузки напряжением с идеальной синусоидальной формой.

ИБП оснащен малошумной системой охлаждения, основанной на работе вентилятора с адаптивным режимом вращения.

Установка и подключение

SW1000L размещается на стене с помощью специального кронштейна. Батарейный стеллаж устанавливается на полу.

Инсталляция АБ в стеллаж выполняется согласно инструкции по эксплуатации. При этом важно, чтобы автоматический выключатель стеллажа находился в положении «ОТКЛ» (OFF) и его кабель был отсоединен от ИБП.

ИБП подключается к электросети через шнур с евровилкой. Стеллаж с установленным аккумулятором подсоединяется к уже включенному источнику питания через кабель TD50A-TD50A. Нагрузка подключается к ИБП в последнюю очередь.

Все компоненты, используемые в установке и подключении источника питания, входят в комплект поставки.

Заряд батарей

Заряд аккумуляторов в батарейном стеллаже выполняется встроенным в ИБП ЗУ с током 5 А.

Источник питания имеет современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), алгоритмы отключения АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомления пользователя об износе АБ и прогнозирования времени автономии при текущей нагрузке.

Защита

SW1000L обладает электронной защитой от:

• короткого замыкания и длительной перегрузки по выходу;
• внутреннего перегрева;
• импульсных перенапряжений и сетевых помех;
• «глубокого» разряда АБ (при разряде на 80-85% батарея отключается).

После устранения причины аварии ИБП способен автоматически восстанавливать свою работу.

Встроенный в ИБП автоматический электронный байпас служит для переключения питания нагрузки на сеть в случае выхода устройства из строя или его перегрузки.

Панель управления

Контроль работы и настройка рабочих параметров ИБП выполняется на панели управления с ЖК-дисплеем, которая включает в себя четыре кнопки управления и пять светодиодных индикаторов:

• «Состояние» – режим работы устройства и возникновение аварий;
• «Сеть» – состояние входной сети;
• «Байпас» – электронный байпас/ЭКО-режим;
• «Инвертор» – работа от инвертора;
• «Батарея» – состояние батарей.

Виды информации на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

На панели управления ИБП также выполняется настройка различных параметров работы прибора, а также запуск трех видов теста аккумуляторных батарей:

• на 10 секунд (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Средства мониторинга

На задней панели ИБП размещен слот для установки платы, позволяющей организовать локальный/удаленный мониторинг работы устройства. В ассортименте представлено три модели таких плат со следующими интерфейсами:

• RS-232;
• USB или mini-USB;
• «сухие» контакты;
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

Мониторинг и управление ИБП после установки платы можно выполнять двумя способами: через веб-браузер или ПО Shtyl Device Manager (SDM).

Плата мониторинга не входит к комплект поставки и заказывается отдельно.
