Модуль радиосвязи WLAN для подключения внешних антенн
С помощью новых промышленных модулей радиосвязи WLAN 1010 и WLAN 2010 от Phoenix Contact можно легко оснащать интерфейсом WLAN компактные машины, мобильных роботов или автоматизированные транспортные системы.
В отличие от универсальных модулей WLAN 1100 и WLAN 2100, новые WiFi-модули позволяют подключать наружные антенны. Таким образом, тип антенны и ее положение могут быть адаптированы к соответствующим требованиям.
Все WiFi-модули серии WLAN 1000 и 2000 отличаются надежной WLAN-связью и поддержкой роуминга. При помощи контроллера или ПК можно настраивать конфигурацию и управлять модулями, используя новый интерфейс REST-API.

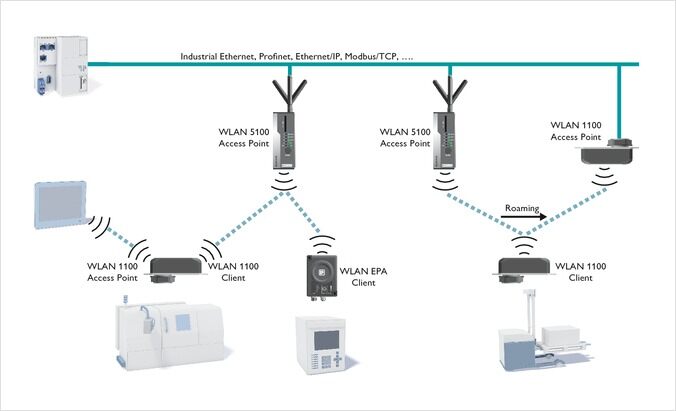

Стандартная инфраструктура сети WLAN
WLAN 5110: гибкое решение на базе WLAN для шкафа управления
WLAN 5110 представляет собой компактный модуль WLAN для установки в шкаф управления или распределительную коробку. Внешние антенные разъемы позволяют гибко адаптировать модуль к условиям применения за счет установки подходящей антенны. Так, можно использовать направленные антенны для максимальной дальности действия, антенны ненаправленного типа для
покрытия сигналом больших площадей или кабель-антенны для оснащения модулем электрических подвесных конвейеров.
- Компактная конструкция: подходит для установки в местные распределительные коробки
- Технология управления кластерами для централизованной настройки всех точек доступа инфраструктурной сети WLAN
- Два внешних антенных разъема для гибкого использования антенн
- Ряд комфортных функций предельно упрощает процесс ввода в эксплуатацию и обслуживания

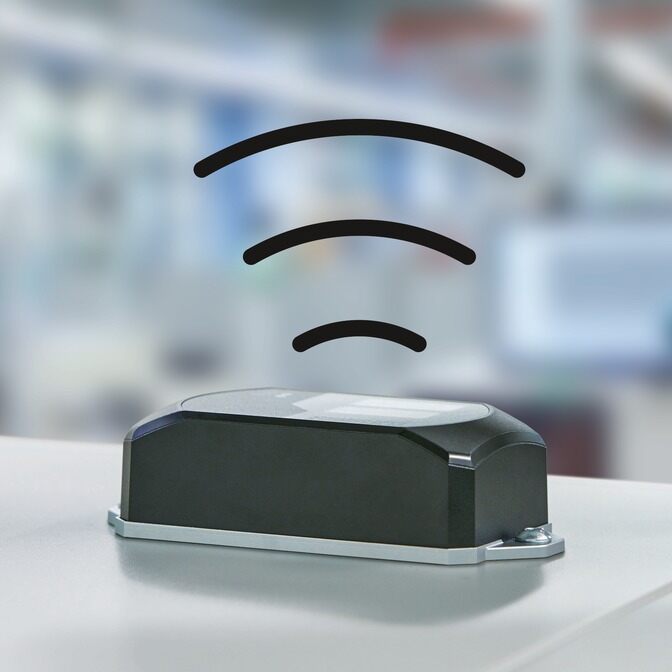

WLAN 1100 и WLAN 2100: решения на базе WLAN для машиностроительной отрасли
WLAN 1100 и WLAN 2100 — недорогие комплексные WLAN-решения со встроенными антеннами и модулем радиосвязи в одном корпусе. Модуль радиосвязи легко монтируется на машины и автоматизированные транспортные системы (AGV) путем установки в единственное гнездо.
- Всегда безупречный прием сигнала WLAN, быстро и просто
- Две встроенные специальные антенны для надежной радиосвязи в промышленных условиях.
- Простой и быстрый монтаж благодаря схеме установки в единственное гнездо
- Очень прочный корпус, ударопрочность согласно IK08
- Расширенный температурный диапазон и степень защиты IP66/68 для радиосвязи в жестких условиях (только WLAN 2100)
WLAN 1010 — компактный модуль для подключения внешних антенн
Промышленные модули радиосвязи WLAN 1010 и WLAN 2010 имеют особо компактную конструкцию. Они разработаны для приложений, которые требуют высокой гибкости при выборе и позиционировании антенн. К таким приложения относятся, например, компактные машинные системы, складские устройства перемещения или мобильные роботы.
Модули WLAN обладают аналогичными модулям WLAN 1000-ой и 2000-ой серии свойствами и функциями. К этим свойствам относятся высокая надежность, прочная промышленная конструкция устройств, надежная беспроводная технология MIMO и скоростной роуминг. При помощи контроллера или ПК можно настраивать конфигурацию и управлять модулями, используя новый интерфейс REST-API.

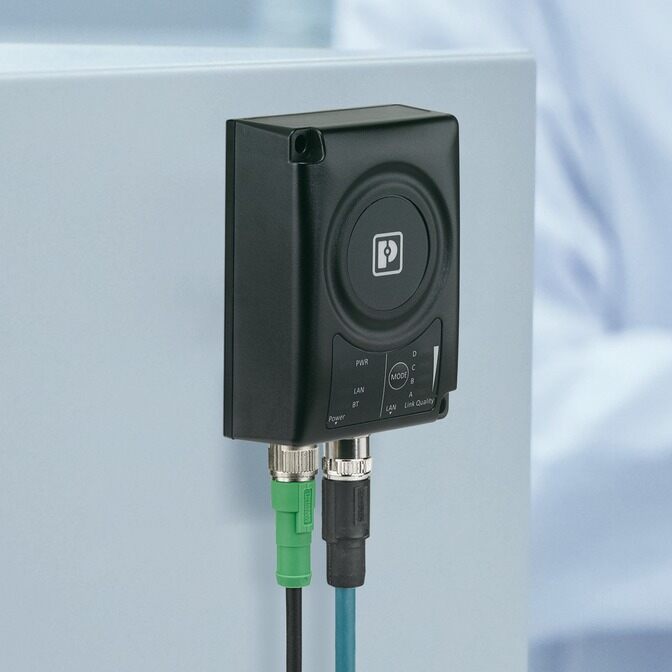

WLAN EPA: для простой и быстрой адаптации устройств к работе в беспроводной сети
Адаптер порта Ethernet позволяет легко адаптировать промышленные автоматизированные устройства с интерфейсом Ethernet к работе в составе беспроводной сети. Комплексное решение со степенью защиты IP65 устанавливается на оборудовании и подключается к автоматизированному устройству Ethernet-кабелем M12.
- Компактный модуль IP65 со встроенной антенной
- Разъемы M12 для Ethernet и питания
- Простой монтаж на оборудовании
- Простое конфигурирование с помощью кнопки ᡫ«Mode»
- Максимальная пропускная способность 20 Мбит/с

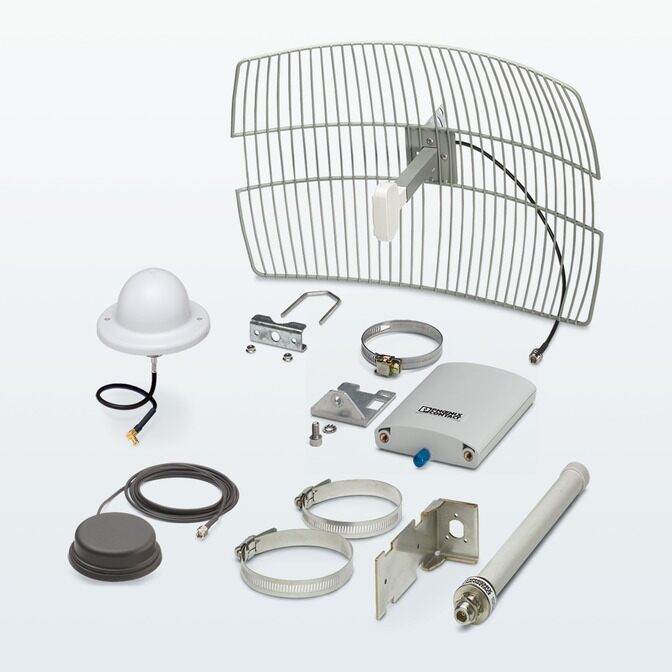

Принадлежности WLAN и антенны
Уверенный прием сигнала — решающий фактор быстрой и надежной радиосвязи. Поэтому крайне важно выбрать высококачественные антенны, подходящие для планируемых задач. Мы предлагаем широкий выбор антенн и принадлежностей для любых задач применения.
- Ненаправленные антенны с высокой дальностью действия во всех направлениях
- Направленные антенны с ориентированной зоной действия большой протяженности
- Кабель-антенны для подвижных систем, например, для электрических подвесных конвейеров
Сравнение продуктов WLAN
WLAN 5110 | WLAN 1100 | EPA 2 | |
---|---|---|---|
Монтаж |
В шкафу управления, |
НА шкафах управления, машинах и т. д. |
НА поверхностях шкафов управления, машин и на стенах |
Стандарты WLAN |
IEEE 802.11 a/b/g/n |
IEEE 802.11 a/b/g/n |
IEEE 802.11 a/b/g |
Диапазоны частот и каналы (*зависит от страны) |
2,4 ГГц, каналы 1–13* 5 ГГц: каналы 36–165* |
2,4 ГГц, каналы 1–13* 5 ГГц: 36–165* |
2,4 ГГц, каналы 1–11. 5 ГГц, клиент: каналы 36–140 5 ГГц, точка доступа: каналы 36–48 |
Макс. скорость передачи данных (брутто) |
300 Мбит/с |
300 Мбит/с |
54 Мбит/с |
Макс. пропускная способность (нетто) |
< 90 Мбит/с |
> 60 Мбит/с |
< 20 Мбит/с |
Режимы работы |
Точка доступа, клиент, ретранслятор |
Точка доступа, клиент 2 виртуальные точки доступа |
Клиент (Micro Access Point) |
Макс. излучаемая мощность |
18 дБм |
20 дБм (с антеннами) |
18 дБм (с антеннами) |
Количество антенн |
1–2 (внешние) |
2 (внутренние) |
1 (внутренняя) |
