Модульный энергораспределительный щит

Сократите затраты на электромонтаж в производстве машин и шкафов управления с помощью решения от Phoenix Contact

для распределения 400 В: система CrossPowerSystem представляет собой открытую платформу для модульных и

функциональных шкафов управления.

Интегрируйте трехфазные устройства просто путем plug & play на энергораспределительном щите. Блок питания 20 A со встроенными электронными автоматическими выключателями (8‑кан.) обеспечивает надежное электропитание 24 В. Воспользуйтесь преимуществом гибкой комплектации адаптерных шин со встроенной монтажной рейкой для распределительных клемм до 35мм² и распределительных блоков PTFIX, обеспечивающих удобное распределение 24 В (N, PE).

Система распределения питания CrossPowerSystem

CrossPowerSystem представляет собой новую открытую платформу для модульных и функциональных шкафов управления. Трехфазные устройства устанавливаются на распределитель питания методом plug & play. Блок питания 20 A со встроенными электронными автоматическими выключателями (8‑кан.) обеспечивает надежное электропитание 24 В, легко распределяемое при помощи дополнительных переходных шин.

Преимущества для вас

• Экономия времени на монтаж и разводку благодаря принципу plug & play
• Экономия места за счет компактной конструкции и гибкой комплектации компонентами
• Экономия времени на обслуживание благодаря быстрой замене предохранителей и компонентов
• Снижение расходов за счет модульной компоновки шкафа управления

Простота эксплуатации, способствующая надежной работе

 Блок питания TRIO CROSS POWER 5 А оптимален для использования в машиностроительной отрасли.
Все функции и компактная     конструкция соответствуют строгим требованиям, действующим в данной отрасли.
Зажим push-in дает возможность быстрого и простого   подключения источника управляющего напряжения 24 В DC.

TRIO CROSS POWER 20 A: защита и питание

 Блок питания TRIO CROSS POWER 20 A обеспечивает надежную подачу напряжения 24 В с дополнительной
 защитой по восьми   независимым каналам на случай отключения при неисправности (перегрузке или коротком
замыкании) и с простой настройкой тока по IO-   Link.

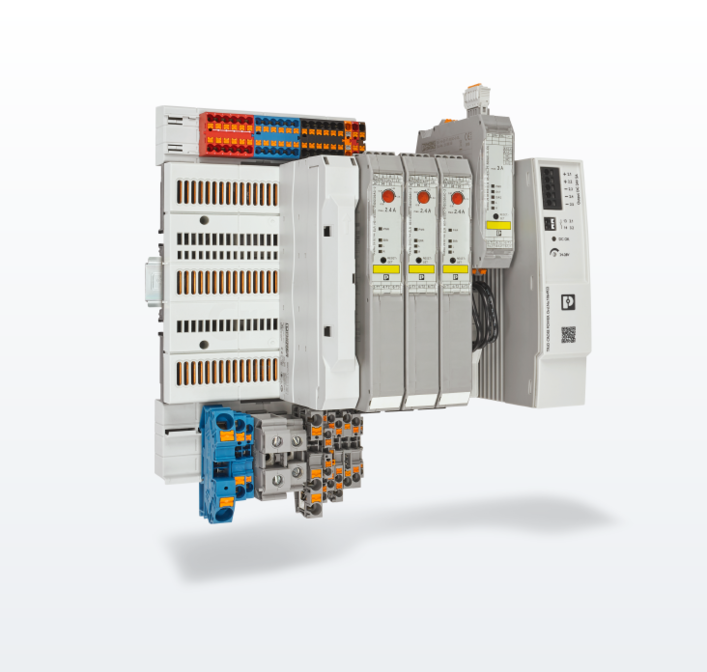

Модульные и функциональные решения для шкафа управления

Для упрощения кабельной разводки в машиностроении и производстве шкафов управления предлагается решение на базе систем распределения 400 В. Открытая платформа CrossPowerSystem позволяет крепить на защелках различные устройства от блоков питания до гибридных пускателей электродвигателя без использования инструментов и кабелей. То есть быстро и гибко создавать модульные и функциональные решения для использования в шкафах управления.

Гибкое комбинирование

С помощью платы распределения питания можно создавать функциональные решения для электрошкафа. Воспользуйтесь широким ассортиментом продуктов и принадлежностей и получите свое индивидуальное решение.

Переходные шины для CrossPowerSystem — быстрый и эффективный способ кабельной разводки

Переходные шины позволяют гибко подсоединять распределительные блоки PTFIX и различные клеммные блоки до 35 мм² к плате распределения питания CrossPowerSystem. Это позволяет дополнительно упростить кабельную разводку и реализовать модульные решения

Преимущества для вас

• Простая и плавная адаптация к плате распределения энергии CrossPowerSystem
• Крепление для распределительных блоков PTFIX для распределения 24 В, соединений для передачи данных, а также нейтрального и заземляющего проводов
• Более крупное сечение можно реализовать при помощи переходной шины и клеммных блоков до 35 мм²
• Реализация модульных и функциональных приложений для шкафа управления

Основные характеристики

• Длина: 135 мм
• Возможность монтажа выше или ниже платы распределения питания
• Для отсоединения платы распределения питания не требуется инструмент
• Температура окружающей среды до 70 °C
