Неуправляемые коммутаторы Ethernet со стекловолокном

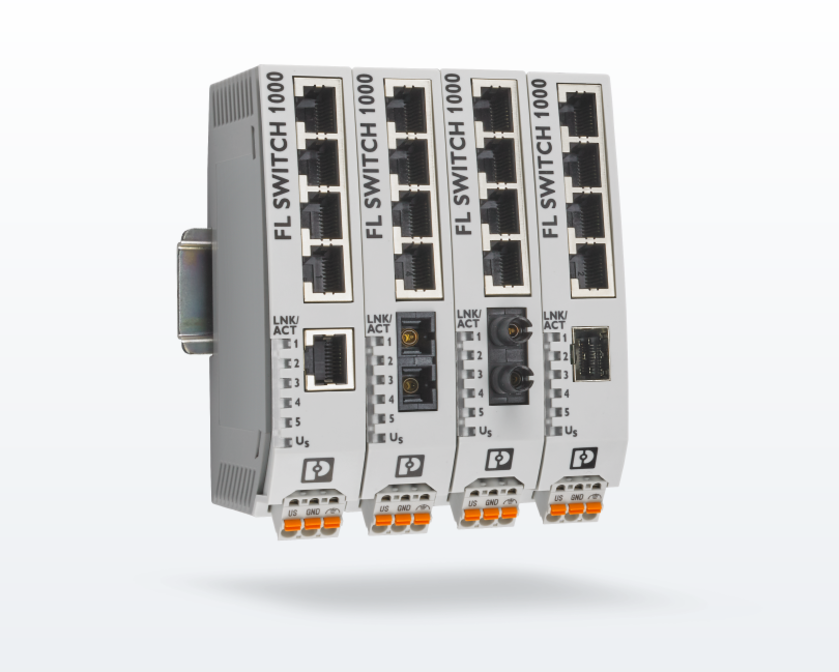

Серия изделий FL Switch 1000 от Phoenix Contact теперь дополнена вариантами для стекловолокна. Данные коммутаторы обладают узким корпусом, более высокой плотностью портов и приоритизацией обмена данными для протоколов автоматизации.

Семь моделей включают как гигабитные, так и варианты Fast Ethernet, которые рассчитаны на различную пропускную способность в большом количестве разных сфер использования. Некоторые устройства оснащены портами SFP, предоставляющими заказчику большую гибкость в зависимости от запросов, типа подключения и расстояния. При помощи монтажных принадлежностей коммутаторы серии 1000 можно устанавливать на монтажную рейку, что позволяет использовать их в небольших или плоских шкафах с небольшим количеством места. Благодаря Energy Efficient Ethernet данные устройства имеют сокращенное потребление тока, так что образование теплоты и требуемое для него пространство могут быть сокращены.

Неуправляемые коммутаторы Phoenix Contact — это простой и доступный первый шаг при устройстве промышленной сети Ethernet. Phoenix Contact предлагает промышленные неуправляемые коммутаторы для различных задач: от 5-портовых решений с базовым функционалом до коммутаторов Power-over-Ethernet и 19-дюймовых моделей.

Преимущества

• Широкое разнообразие носителей и способов подключения, до 24 портов
• Подходят для непрерывной эксплуатации в промышленности — благодаря высокой помехоустойчивости, прочному корпусу и широкому диапазону температуры
• Безопасная эксплуатация: быстрая диагностика, сигнальный контакт и резервный источник питания в выбранных версиях
• Гигабитные модели для обработки больших объемов данных
• Варианты с поддержкой технологии Power over Ethernet для простой интеграции удаленного оконечного оборудования

Неуправляемые коммутаторы для базовых и стандартных задач

Неуправляемые коммутаторы серий 1000 и 1100 отличаются узкой конструкцией и оптимально рассчитаны на базовые приложения. Данные устройства оснащены 5, 8 или 16 разъемами (по желанию можно также стекловолоконными интерфейсами) и получили распространение в приложениях с небольшим и большим количеством сетевых устройств. Повышение качества приоритизации обмена данными в сетях PROFINET и EtherNet/IP™ достигается за счет функции Quality of Service и фильтра мультикаст, например, PTCP. Они обеспечивают устойчивость сети и повышают готовность оборудования. Благодаря поддержке стандарта Gigabit и кадров Jumbo в выбранных вариантах возможно также использование в приложениях с более высокой пропускной способностью.

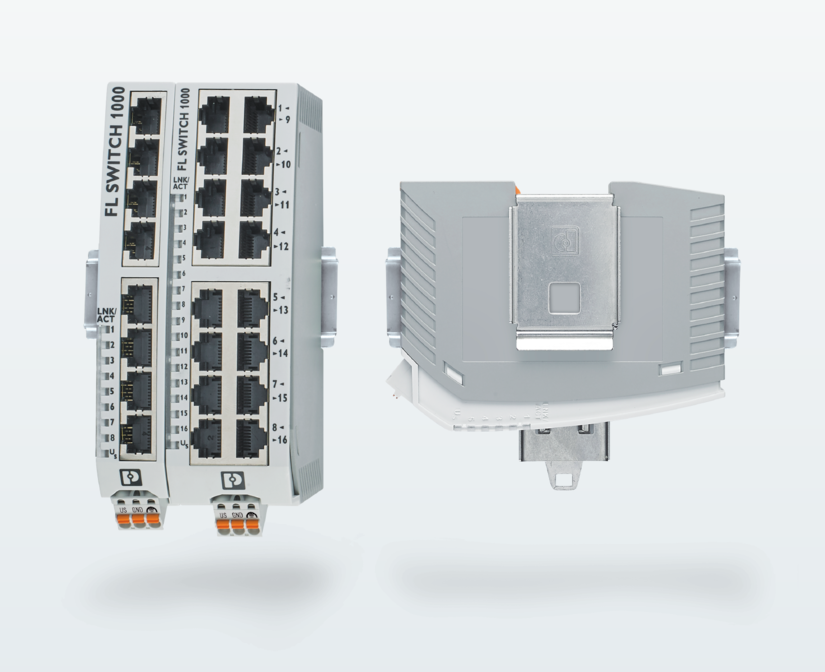

Запатентованные монтажные адаптеры рассчитаны на несколько монтажных положений при использовании одних принадлежностей. Поэтому можно устанавливать устройства в горизонтальном положении и по необходимости корректировать направление порта.

Коммутаторы серий 1000 и 1100 полностью соответствуют концепции plug & play и не требуют отдельного конфигурирования. Любой пользователь легко справится с их установкой и использованием. Кроме того, светодиодные индикаторы, расположенные на лицевой и боковой панелях коммутатора, наглядно передают основную информацию о состояниях соединений. Это позволяет оперативно обнаружить разрыв соединения, например, в результате повреждения кабеля.

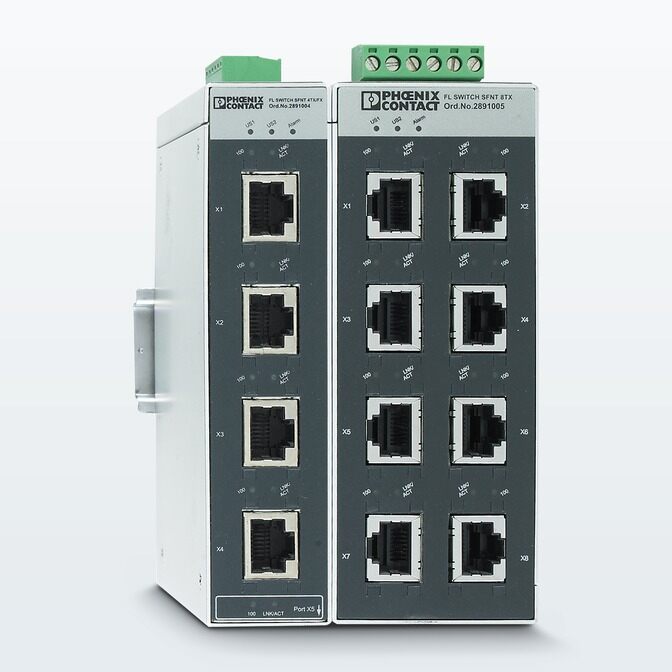

Неуправляемые коммутаторы для сложных условий окружающей среды

Неуправляемые коммутаторы серии SFNT специально рассчитаны на высокие требования в таких областях, как нефтегазовая отрасль, судостроение или применение вне помещений. Эти промышленные коммутаторы могут использоваться в диапазоне температур от –40 до +75 °C. До 16 основных и 2 оптоволоконных портов, а также резервный источник питания обеспечивают высокую надежность коммутации.
Еще одно преимущество данной серии коммутаторов — наличие необходимых отраслевых допусков, обязательное требование для многих пользователей.
Ассортимент неуправляемых коммутаторов SFNT содержит специальные варианты, ​которые обеспечивают повышенную защиту от влаги, пыли, химикатов и прочих внешних воздействий. В этих вариантах с дополнительной буквой «-C» в обозначении (от англ. «​Conformal​ Coating» — конформное покрытие) для защиты электронных компонентов печатные платы после их комплектации покрываются специальным защитным лаком. Это сводит к минимуму риск внешних повреждений или отказов.
Функция диагностики аварийных состояний может быть реализована только в коммутаторах управляемого типа. Однако базовые механизмы обнаружения неисправностей поддерживаются и неуправляемыми коммутаторами серии SFNT. Так, например, сигнальный контакт позволяет передавать контроллеру сигналы о проблемах с питанием или о разрывах соединения на отдельных портах. Настроить контролируемые порты при этом очень просто: для этого используются DIP-переключатели на устройстве.

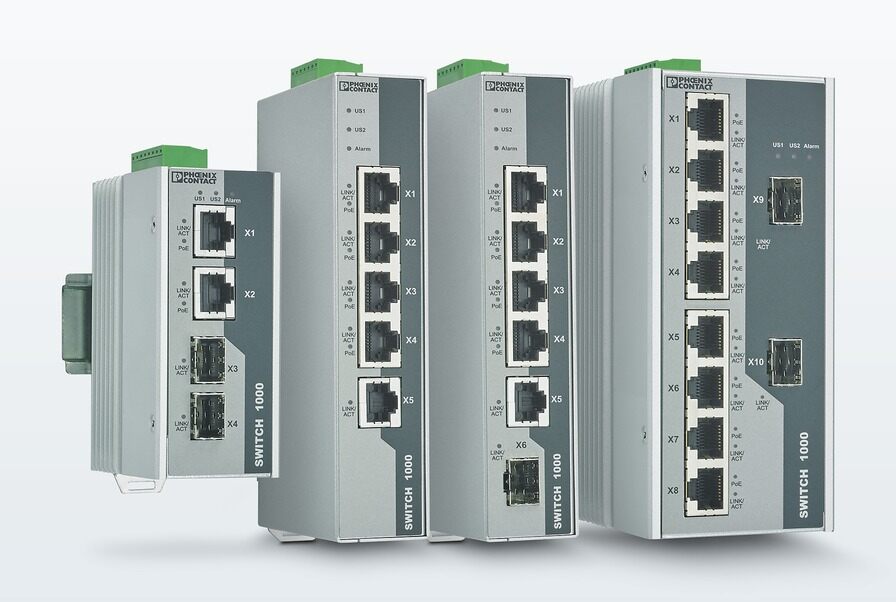

Неуправляемые коммутаторы PoE

Неуправляемые коммутаторы Power-over-Ethernet (PoE) серии 1000 обеспечивают передачу питания и данных на восемь устройств посредством одного кабеля Ethernet. Благодаря расширенному температурному диапазону от –40 °C до +75 °C все коммутаторы данной серии можно использовать в жестких условиях окружающей среды. Для реализации повышенных требований к прочности устройств предлагается модель со степенью защиты IP67 и разъемами M12. Данная модель неуправляемого коммутатора рассчитана и на использование непосредственно в поле.
Коммутаторы PoE серии 1000 отвечают требованиям стандарта IEEE 802.3 at (PoE+) и таким образом в состоянии обеспечить питаемое устройство (PD) мощностью до 30 Вт при напряжении 48 В DC. Максимальная дальность передачи 100 м позволяет организовать питание и значительно удаленных устройств.

Если задачи применения требуют увеличения скорости передачи данных, например, из-за использования камер высокого разрешения, то в ассортименте FL SWITCH 1000 PoE имеются и гигабитные модели. Устройства также поддерживают Jumbo-кадры, что дополнительно повышает эффективность в сетях с большими объемами передаваемых данных.

Отдельные коммутаторы PoE серии 1000 поддерживают механизмы обнаружения прерывания передачи данных на отдельных портах или проблемы подачи напряжения.

Настройку параметров можно выполнять непосредственно при монтаже коммутатора или в процессе его эксплуатации при помощи DIP-переключателей без подключения ноутбука.

Напряжение питание и порты, обеспечивающие Power-over-Ethernet, в выбранных вариантах выполнены с гальванической развязкой. Такое решение обеспечивает оптимальный уровень защиты от короткого замыкания в кабелях для передачи данных и функциональном заземлении на полевой стороне.

Серия FL SWITCH 1708 представляет сбой оптимальное решение для простого питания PoE полевых устройств. Высокая степень защиты IP67 гарантирует устойчивость устройства к воздействиям влажности и пыли. Поэтому коммутатор можно устанавливать за пределами электрошкафа непосредственно в поле. Возможность настенного монтажа облегчает выбор подходящего места установки устройства. Кроме того, все разъемы устройства выполнены в стандарте M12. Таким образом разъем питания и порты PoE также защищены от воздействия окружающей среды.

Неуправляемые коммутаторы для периферийного оборудования

Коммутатор FL SWITCH 1605 подходит для использования в сетях, в которых применяются такие протоколы автоматизации, как PROFINET, EtherNet/IP™ или Modbus/TCP. Поддержка функции Quality-of-Service согласно стандарту IEEE 802.1Q обеспечивает условие, согласно которому потоки данных более высокого приоритета — например, срочные технологические данные — при большом трафике не замедляются менее приоритетными пакетами данных. Таким образом неуправляемый коммутатор гарантирует способность сетей ​PROFINET​​ к работе в реальном времени. Благодаря пропускной способности 100 Мбит/с коммутатор обеспечивает достаточную скорость передачи данных для связи с современными полевыми устройствами, такими как станции ввода-вывода или контроллеры.

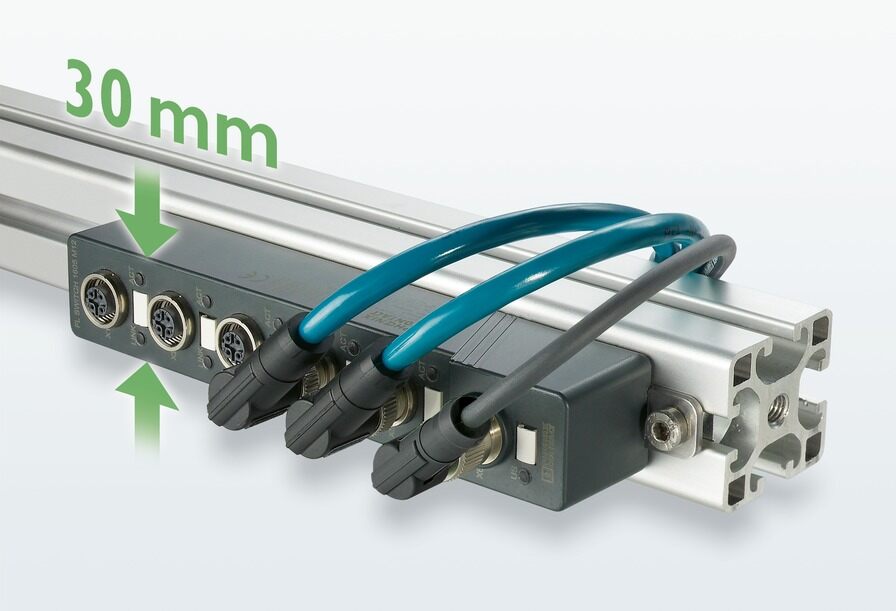

Коммутатор 1605 в корпусе IP67 отличается широчайшими возможностями относительно места для установки. Благодаря малой ширине — всего 30 мм — и креплению на два винта M6 его можно устанавливать, например, прямо на конструкционные профили машин. Это избавляет от необходимости в трудоемком изготовлении и закреплении монтажных пластин. Исполнение неуправляемого коммутатора со степенью защиты ​IP67​ и широким температурным диапазоном от –40 °C до +70 °C позволяет устанавливать его и в местах с неблагоприятными окружающими условиями.
С точки зрения организации питания модель FL SWITCH 1605 допускает различные варианты. Помимо варианта с отдельным блоком питания для каждого коммутатора возможно питание целой линии устройств от одного источника. ​Для реализации этого экономичного способа электропитания в нашем ассортименте есть Y-разветвители. Для передачи напряжения на другие устройства разветвитель наворачивается на потенциальный выход коммутатора. Благодаря энергоэффективной конструкции промышленного неуправляемого коммутатора таким образом можно реализовать достаточно протяженные линейные топологии.
Благодаря компактной конструкции и малой массе коммутатор 1605 подходит и для использования в мобильных системах: в роботизированных комплексах, на транспортном оборудовании или в автомобилях. Его широкий диапазон входного напряжения позволяет применять устройство в автомобилях с бортовой сетью на 12 В или 24 В DC. Благодаря низкому потреблению тока этот коммутатор оптимален для систем с питанием от аккумуляторов.

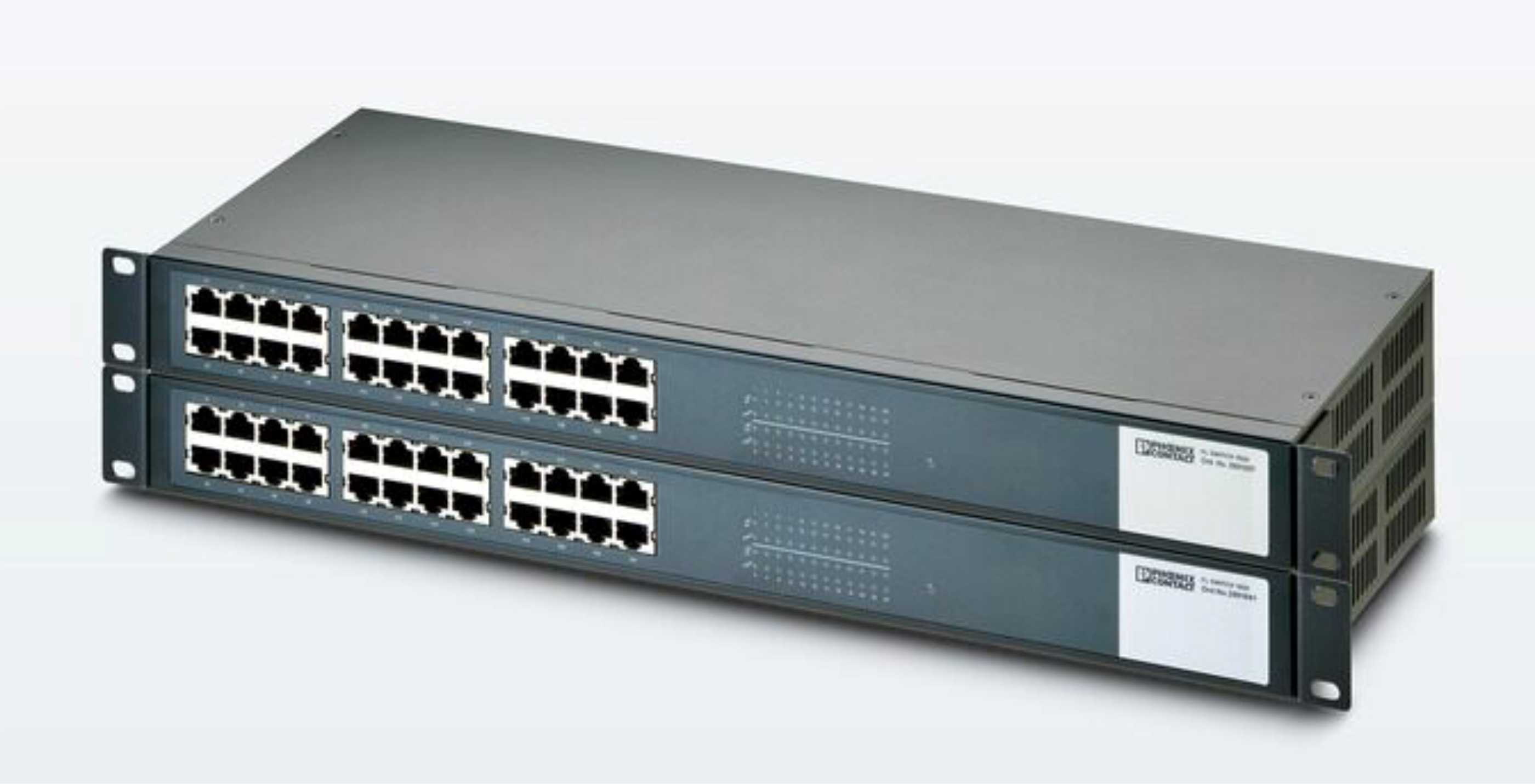

19-Дюймовые неуправляемые коммутаторы для монтажа в стойку

Неуправляемые коммутаторы серий 1800 и 1900 на каждом из 24 портов имеют по два светодиода для диагностики активности порта. Наряду с текущей скоростью передачи, они отображают наличие потока данных через порт. Таким образом, пользователю достаточно одного взгляда, чтобы определить, не прервано ли соединение (из-за дефекта кабеля и т. п.).
Неуправляемые коммутаторы серий 1800 и 1900 работают от источника переменного тока, к которому подключаются сетевым кабелем из комплекта поставки. Это отличает их от коммутаторов под установку на несущую рейку. Поэтому они идеально подходят для установки в серверные шкафы с 19-дюймовыми выдвижными блоками. Дополнительный блок питания для напряжения 24/48 В DC​ не требуется.
