НПСИ-237-ТП нормирующий преобразователь сигналов термопар и напряжения, IP65
Преобразование сигналов термопар (ТП) и напряжения в активный токовый сигнал (0…5), (0…20), (4…20) мА
- Монтаж на панель (стену), IP65
- Гальваническая изоляция вход/выход/питание
- Конфигурирование с панели в открытом корпусе
- Гальваническая изоляция вход/выход/питание
- Конфигурирование с панели в открытом корпусе
- Программный выбор 12 типов ТП (по 3-8 диапазонов)
- Линеаризация НСХ термопар
- Отключаемая функция компенсации термо-ЭДС холодного спая
- Возможность работы с термопарами с неизолированным рабочим спаем
- Крепление на стену, степень защиты IP65, группа по условиям эксплуатации Д1
- Линеаризация НСХ термопар
- Отключаемая функция компенсации термо-ЭДС холодного спая
- Возможность работы с термопарами с неизолированным рабочим спаем
- Крепление на стену, степень защиты IP65, группа по условиям эксплуатации Д1
Общие сведения

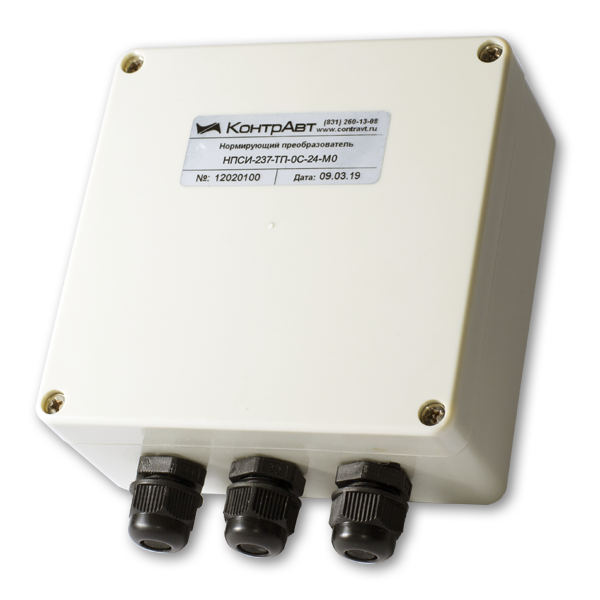

- Корпус К1 рассчитан на применение под открытым небом в условиях прямого воздействия атмосферных осадков, имеет степень защиты IP65 и предназначен для крепления на стену
- Гальваническая изоляция между собой входов, выходов, питания прибора

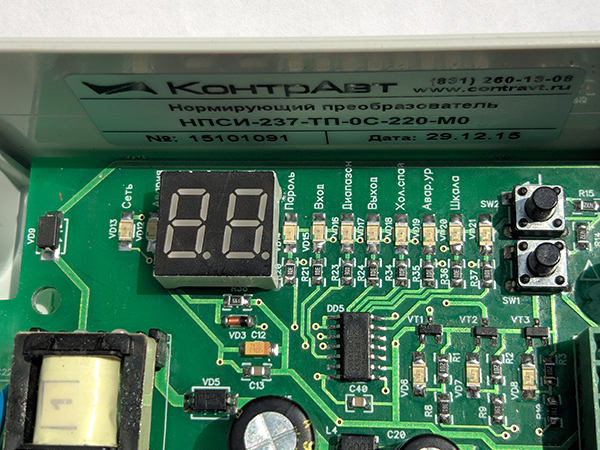

- Индикация уровня выходного сигнала на цифровом дисплее и бар-графом при снятой крышке во время монтажных и пуско-наладочных работ
- Программный выбор (конфигурирование) типа входного сигнала, диапазона преобразования и других функций с помощью кнопок и цифрового светодиодного дисплея
- Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти
- Ограничение доступа к конфигурированию с помощью пароля

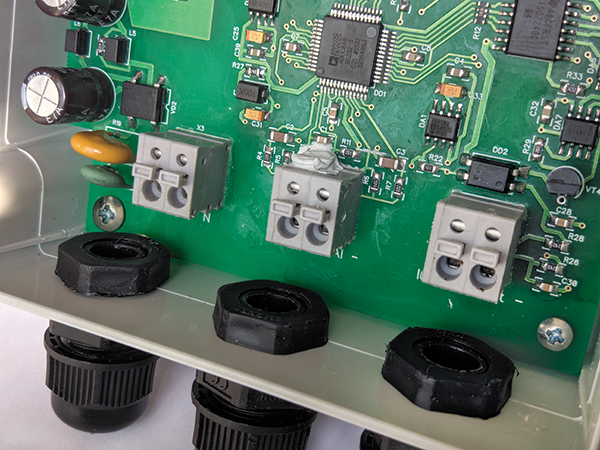

- Простой монтаж/демонтаж проводов – пружинные безвинтовые клеммники, не требующие завинчивания
- Высокая точность преобразования 0,1 %
- Высокая скорость преобразования 0,3 с / 1 с
- Расширенный диапазон рабочих температур (-40…+70) °С
- Высокая температурная стабильность (0,0025 % / °С)
- Диапазон напряжений питания (85…265) В переменного тока, (12…36) В постоянного тока
Конфигурирование нормирующего преобразователя
Пользователь с помощью кнопок и цифрового светодиодного дисплея выбирает:
- Тип входного сигнала
- Диапазон входного сигнала
- Диапазон выходного токового сигнала (0…5, 0…20, 4…20) мА
- Наличие функции компенсации термо-ЭДС холодного спая
- Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
- Наличие индикации уровня выходного сигнала бар-графом (есть/нет)
Применение программируемых измерительных преобразователей обеспечивает
- Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция рабочего спая термопары, преобразователя и потребителя токового сигнала
- Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
- Экономию затрат на компенсационные провода при больших расстояниях между первичным датчиком и вторичным прибором - передача измеренного сигнала на удаленные вторичные приборы происходит по стандартным электротехническим проводам
- Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
- Гибкость при проектировании и наладке
- Унификацию сигналов в системе
