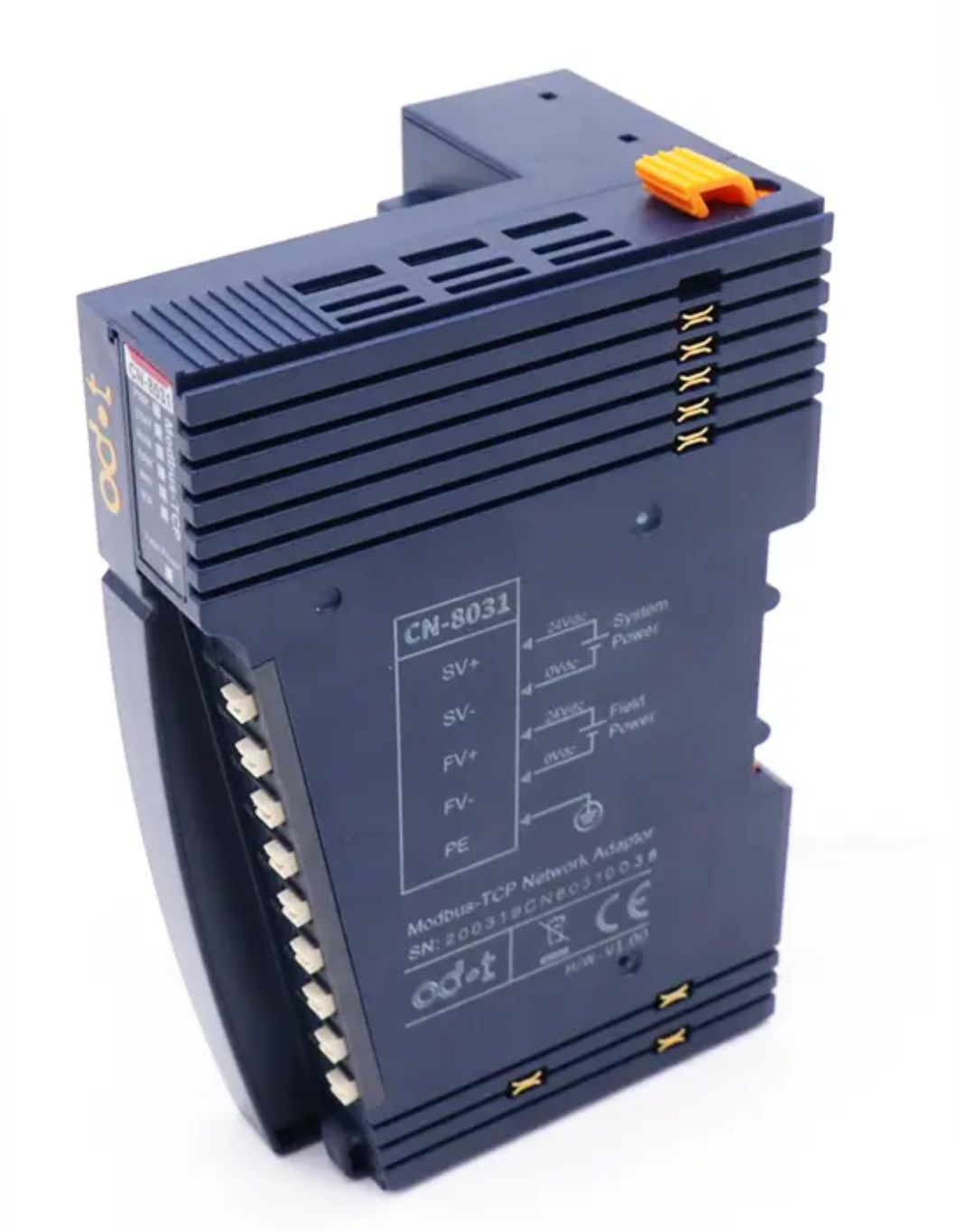

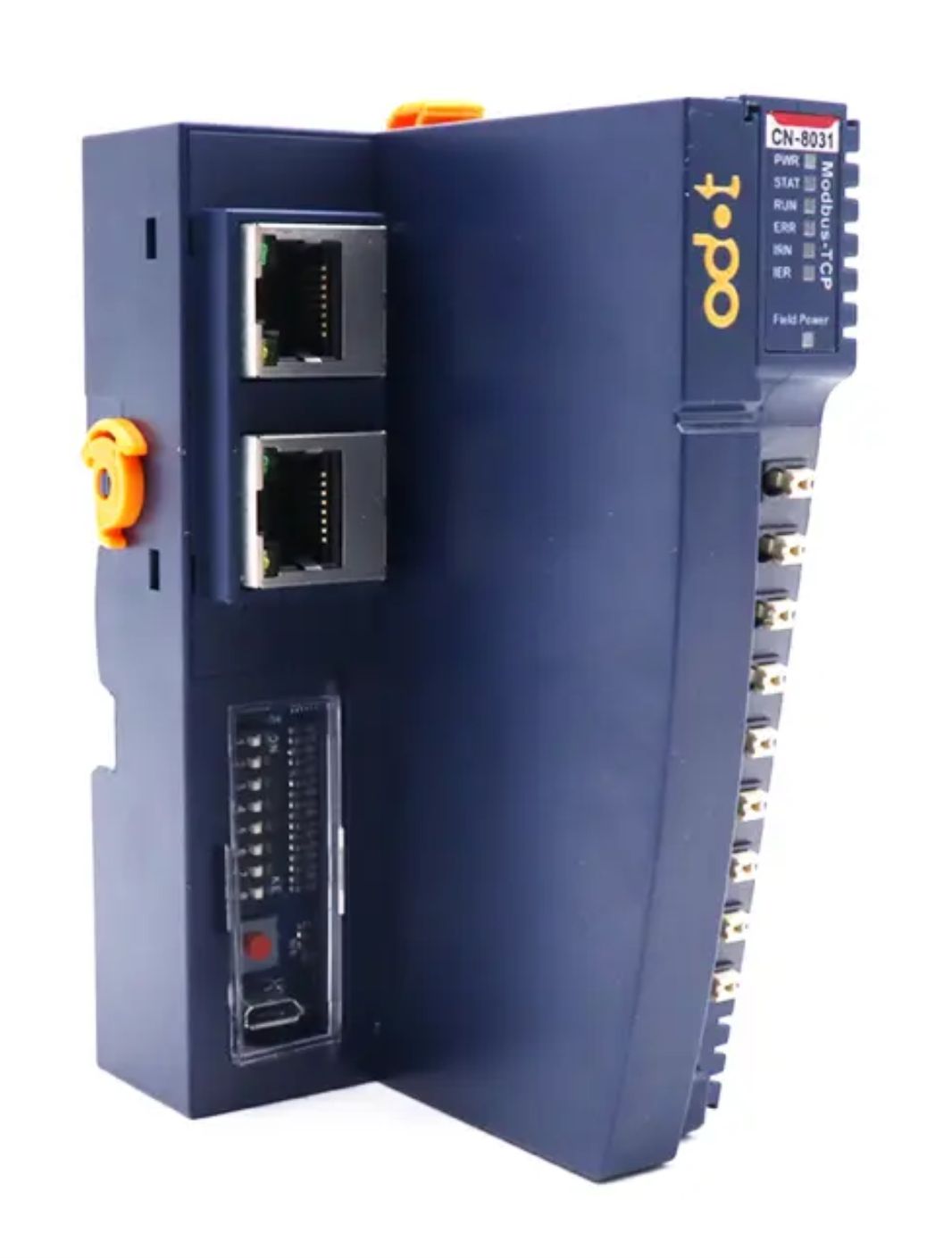

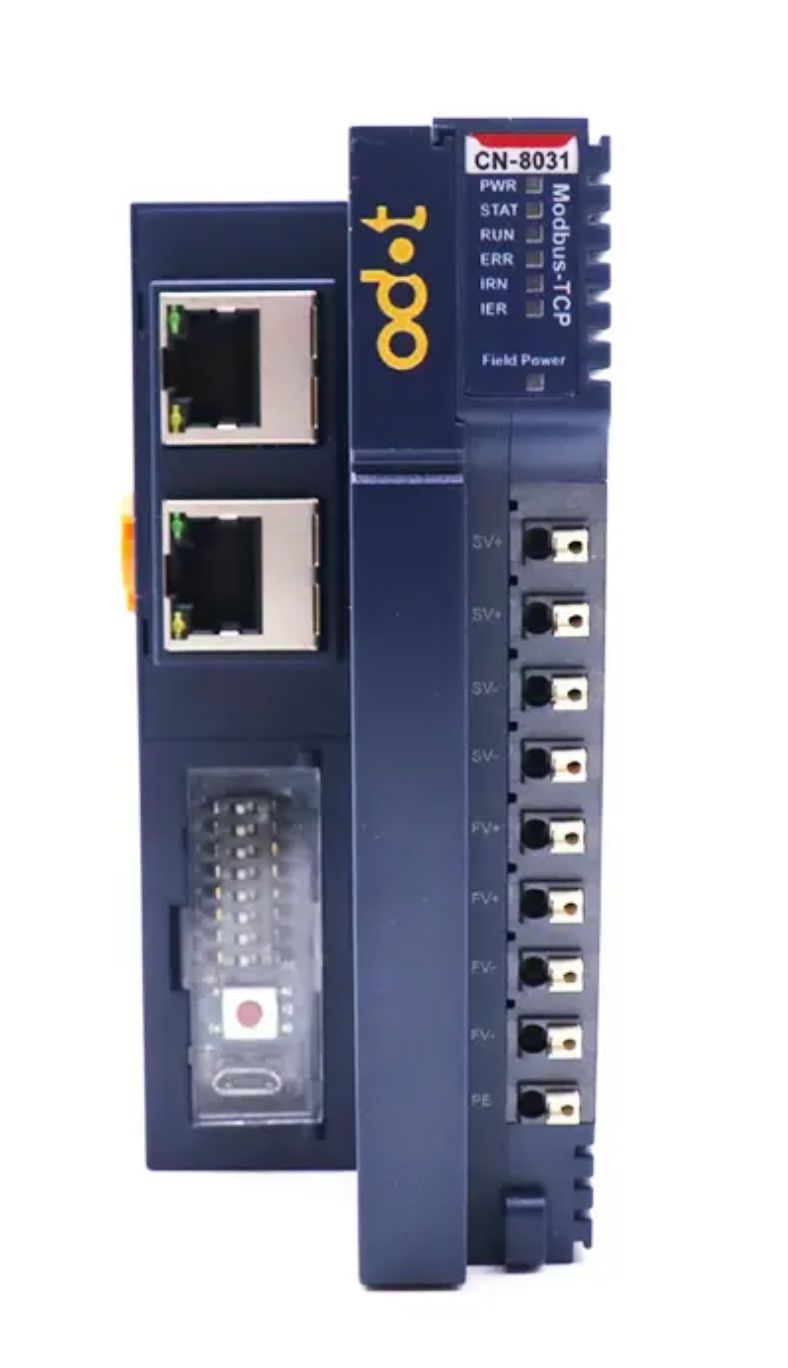

ODOT CN-8031: СЕТЕВОЙ АДАПТЕР MODBUS TCP
Сетевой адаптер CN-8031 Modbus TCP поддерживает стандартную связь с сервером Modbus TCP, а Ethernet поддерживает каскадную функцию двухпортовых коммутаторов.Этот адаптер поддерживает одновременный доступ к 5 клиентам Modbus TCP, поддерживает код функции Modbus 01/02/03/04/05/06/15/16/23, поддерживает приложение Modbus watchdog, поддерживает максимальную сумму входных и выходных данных процесса 8192 байта и поддерживает номер модуля ввода-вывода расширения 32. Модуль поддерживает диагностическую функцию, и может контролировать состояние связи модуля ввода-вывода в режиме реального времени.
Спецификация оборудования
|
Питание системы |
Номинальный: 24 В постоянного тока |
|
Диапазон: 9-36 В постоянного тока |
|
|
Защита от обратного хода: ДА |
|
|
Потребляемая мощность |
50 мА при 24 В постоянного тока |
|
Текущий выход |
Макс. 2.5A@5VDC |
|
Изоляция |
Изоляция питания системы от питания в полевых условиях |
|
Питание в полевых условиях |
Номинальный: 24 В постоянного тока |
|
Ассортимент |
22-28 В постоянного тока |
|
Полевой силовой контакт |
Макс. 8A |
|
Модуль расширения |
32 слота |
|
Проводка |
Макс.1,5 мм2 (AWG 16) |
|
Тип монтажа |
35 мм DIN-рейка |
|
Размер |
115 *51,5 * 75 мм |
|
Вес |
130 г |
Спецификация среды
|
Рабочая температура |
-40~85℃ |
|
Рабочая влажность |
5%-95% (без конденсации) |
|
Класс защиты |
IP20 |
Спецификация интерфейса связи
|
Протокол |
Modbus-TCP |
|
Область обработки данных |
Сумма входных и выходных данных: 8192 байта |
|
Функция диагностики |
Поддерживается |
|
Зона хранения данных Modbus |
|
|
область 0xxxx (катушка) |
8192 бит |
|
область 1xxxx (дискретный вход) |
8192 бит |
|
область 3xxxx (входной регистр) |
2048 слов |
|
зона 4xxxx (регистр хранения) |
2048 слов |
|
область 3xxxx (диагностика системы - ввод состояния) |
105 слов |
|
область 4xxxx (диагностика системы - контрольный выход) |
Количество TCP в 1 слове: 5 клиентов |
|
TCP Keepalive |
ДА |
|
Сторожевой таймер Modbus |
ДА (по умолчанию: включить, 30 секунд) |
|
Функциональный код |
01/02/03/04/05/06/15/16/23 |
|
Сетевой интерфейс |
RJ45x2 |
|
Скорость |
10/100 Мбит /с, MDI / MIDX, полнодуплексный |
|
Расстояние |
100 м |
|
IP-адрес |
Набор DIP-переключателей или набор программного обеспечения IO-Config |
