Промежуточные реле серия MR (2-х контактные)

Промежуточные реле KIPPRIBOR серии MR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

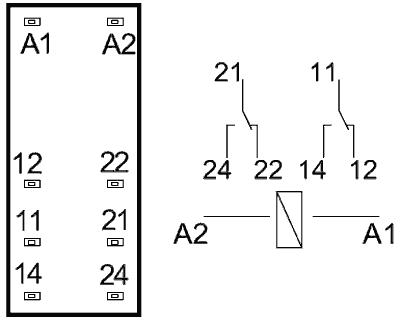

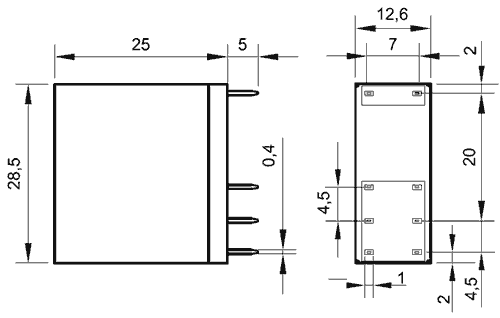

Реле KIPPRIBOR серии MR выполнены в компактном прозрачном корпусе шириной всего 12,6 мм. Несмотря на свои миниатюрные размеры, реле имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.

Реле KIPPRIBOR серии MR монтируются как на DIN-рейку стандарта 35 мм, при помощи монтажных колодок, так и печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).



Преимущества промежуточных реле KIPPRIBOR серии MR:

  • значительно меньшие габариты реле при сопоставимых токах;
  • полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
  • монтаж на DIN-рейку или печатную плату;
  • ширина монтажной колодки – всего 16 мм.

Степень защиты промежуточных реле KIPPRIBOR серии MR:

  • со стороны корпуса - IP40;
  • со стороны клемм - IP00.

Монтаж на DIN-рейку:

  • 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/2;
  • 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/3;
  • 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-122BE/3.

Монтаж на печатную плату:

  • Непосредственная установка методом пайки.

Технические характеристики промежуточных реле:

Харастеристика Значение
Время включения (при UN) не более 20 мс
Время выключения (при UN) не более 10 мс
Диапазон рабочих температур –55...+70 °С
Относительная влажность 35...80 % RH
Атмосферное давление 86...106 кПа
Ударопрочность 10 g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость 10...55 Гц (удвоенная амплитуда 1,0 мм)
Масса не более 17 г


Электрические характеристики КОНТАКТОВ Постоянный ток (DC) Переменный ток (АС)
Номинальный ток (для категорий эксплуатации AC-1, DC-1) 5 A при 30 В 5 A при 250 В
Минимальная коммутируемая нагрузка  1000 мВт (10 В/10 мА)
Начальное сопротивление не более 100 мОм
Материал серебряный сплав (AgSnO2)
Электрический ресурс не менее 105
Механический ресурс (при 300 вкл./мин) не менее 107
Сопротивление пробоя между группами контактов не менее 1000 В ~ при токе утечки 1 мА в течение 1 минуты


Электрические характеристики КАТУШКИ Постоянный ток (DC) Переменный ток (АС)
Номинальное напряжение питания UN 12/24 В* 220 В*
Напряжение включения не менее 0,75 UN (при 25 °С) 0,80 UN
Напряжение выключения не более 0,10 UN (при 25 °С) 0,30 UN
Предельное напряжение питания 1,10 UN (при 25 °С)
Мощность 0,53 Вт 1,0 ВА
Сопротивление пробоя между контактами и катушкой не менее 1500 В ~ при токе утечки 1 мА в течение 1 минуты


Комплект поставки и упаковка:

Возможные варианты упаковки Пенопластовая упаковка Транспортная коробка
Количество реле в упаковке 100 шт. 500 шт.
Масса брутто не более 1,7 кг не более 9 кг

В комплект поставки входит реле (1 шт.). Колодки и аксессуары приобретаются отдельно.
