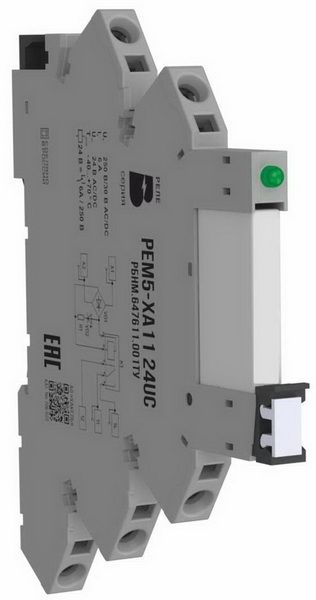

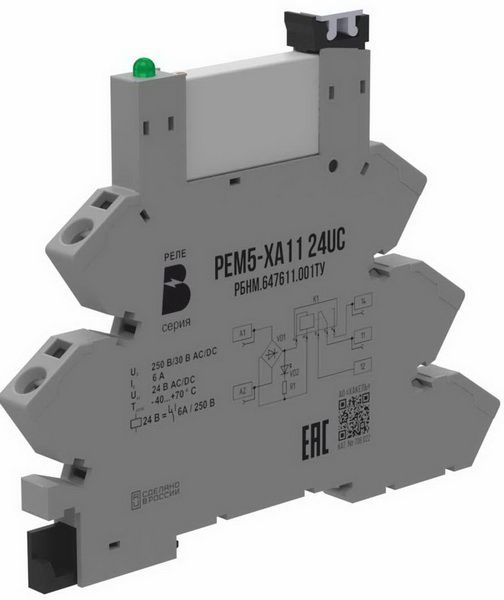

Релейный модуль РЕМ5-ХА11 24UC

ОБЛАСТЬ ПРИМЕНЕНИЯ: Общепромышленного назначения.

ПРЕДНАЗНАЧЕН: Для обеспечения коммутации выходной силовой цепи по схеме переключающийся контакт при управляющем входном напряжении 24 В UC. Релейный модуль работает при любой полярности управляющего напряжения.

ОСОБЕННОСТИ КОНСТРУКЦИИ:
Ультратонкий корпус толщиной 6,4 мм.
Масса не более 0,04 кг.
Вставное миниатюрное реле с одним переключающим контактом.
Корпус модуля выполнен в виде моноблока и предназначен для монтажа на монтажную рейку DIN 35 мм.
Возможность применения шин для подключения до 20-ти релейных модулей. Позволяет установить большее количество устройств в шкаф.
Для подключения проводников модуль оборудован плоскими пружинными клеммами.
На лицевой панели модуля расположена светодиодная индикация наличия управляющего напряжения / переключённого состояния, цвет свечения - зелёный.

ОПИСАНИЕ:
Вход и выходы модуля имеют гальваническую развязку. Электрическая прочность изоляции до 4 кВ (50 Гц, 1 мин).
Модуль позволяет производить переключения при максимальном напряжении коммутируемой цепи 250 В постоянного/переменного тока.
Максимальный продолжительный ток нагрузки не менее 6 А.
Номинальное управляющее напряжение 24 В AC/DC.

УСТАНАВЛИВАЮТСЯ: Режимы (категории) применения по ГОСТ IEC 60947-1-2014: AC1 (не индуктивные или слабо индуктивные нагрузки, печи сопротивления); AC15 (управление электромагнитными нагрузками переменного тока). Конструкция модуля не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
