Штекерные соединители SPE от Phoenix Contact

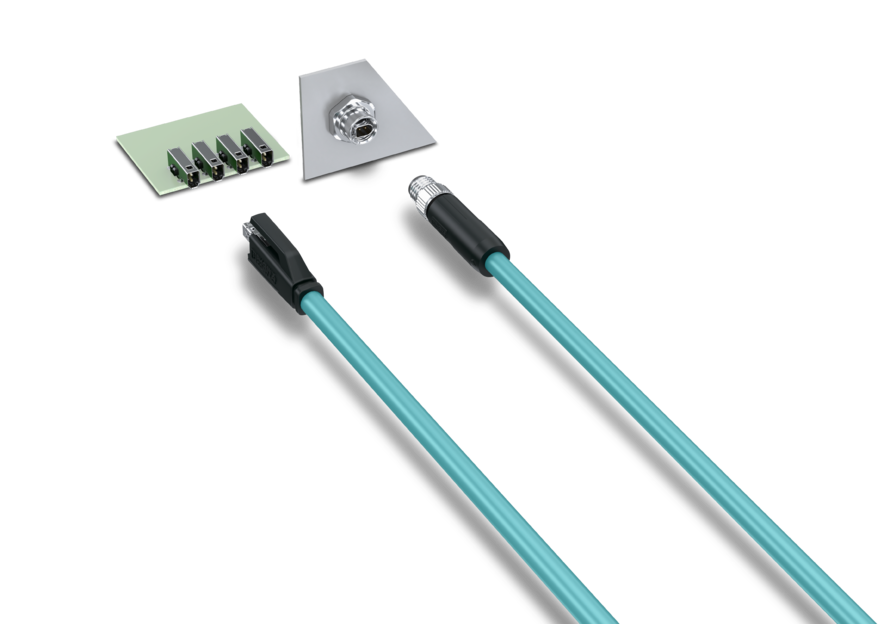

Phoenix Contact предлагает систему штекерных соединителей для Single Pair Ethernet (SPE), отличающуюся единообразной стыковочной частью со степенью защиты от IP20 до IP67.

При обслуживании это предлагает возможность подключения одного полевого устройства с разъемом M8 без дополнительного адаптера, используя патч-кабель IP20.

Штекерные соединители IP20 обладают самой компактной стыковочной частью из всей линейки МЭК 63171. Это удовлетворяет спрос на миниатюрность и ценовое давление в ходе внедрения новой технологии. Одновременно выполняются требования к штекерному соединителю с промышленной защелкой-фиксатором. Как приборные соединители степени защиты IP20 (МЭК 63171-2), так и варианты M8 (МЭК 63171-5) предназначены для автоматизированной комплектации и могут обрабатываться в процессе пайки оплавлением. Упаковка осуществляется в «ленту на катушке».

Также в наличии патч-кабель со степенью защиты IP20 и также для M8 с сечением проводника AWG22 в различных вариантах длины. Для варианта патч-кабеля M8 в наличии штыревые и гнездовые контакты, что позволяет просто удлинять кабель в полевых условиях.

Single Pair Ethernet обеспечивает параллельную высокопроизводительную передачу данных и питания через Ethernet всего по одной паре жил, используя Power over Data Line (PoDL).

Phoenix Contact представляет компактный разъем для кабелей и устройств для однопарного Ethernet. Стандартизированные интерфейсы сенсорных устройств безопасности идеально подходят для эффективной передачи данных в задачах автоматизации заводов и производства. Таким образом, сокращенная кабельная разводка является основой для перспективной связи Ethernet между полем и облаком.

Преимущества для вас

• Перспективность: стандартизированный штекерный соединитель и проводка в соответствии со стандартами МЭК 63171-2 (IP20) и МЭК 63171-5 (IP67)
• Применение не зависимо от приложения: дальность до 1 000 м, скорость передачи данных до 1 Гбит/с и мощность до 50 Вт
• Эффективная кабельная разводка: использование plug & play даже в существующей кабельной инфраструктуре
• Компактность: стыковочная часть для одного и множества портов обеспечивает высокую плотность монтажа
• Простота интеграции: варианты со штекером и гнездами для установленных индуктивных датчиков и навесных соединений

Технология Single Pair Ethernet

Эволюция 4- и 8-жильных систем кабельной разводки до одной простой и надежной пары жил началась — ее результатом стал Single Pair Ethernet.

Ethernet является ведущим протоколом связи и сетей в области LAN, начиная с 80-х годов, и с тех пор постоянно распространяется на все новые области применения. Он обеспечивает непрерывную передачу информации через TCP/IP и считается нейтральным протоколом связи для локальных сетей IoT. Его уникальная совместимость между новыми и старыми поколениями является основой для будущего Single Pair Ethernet.

Сквозные решения для кабельной разводки

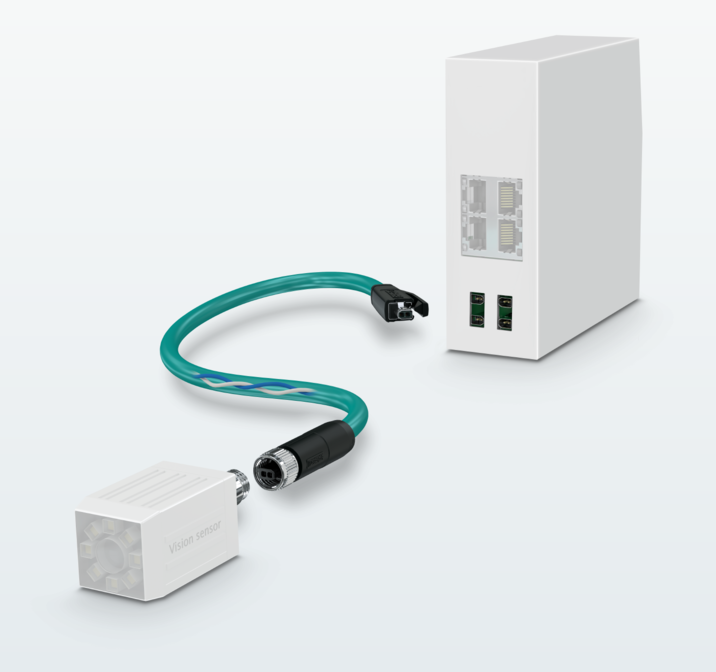

Основой для непрерывного объединения в сеть самых разных компонентов, кабелей и штекерных разъемов являются стандартизированные передние части штекера. Phoenix Contact существенно ускоряет разработку стандартизированной передней части штекера — от штекерного соединителя IP20 до IP6x.

В долгосрочной перспективе SPE заменит классические последовательные шинные системы. Используйте многофункциональную переднюю часть штекера от офиса до датчика.

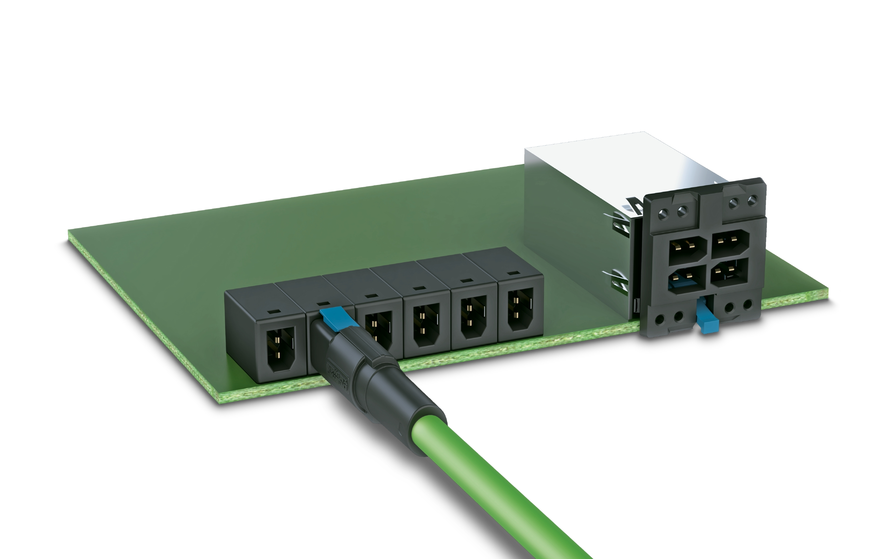

Для кабельной разводки зданий была разработана передняя часть штекера M1 I1 C1 E1 согласно МЭК 63171-2. Данная передняя часть штекера позволяет подсоединять в четыре раза больше устройств к существующей пассивной инфраструктуре. Данный стандарт часто используется в офисных зданиях

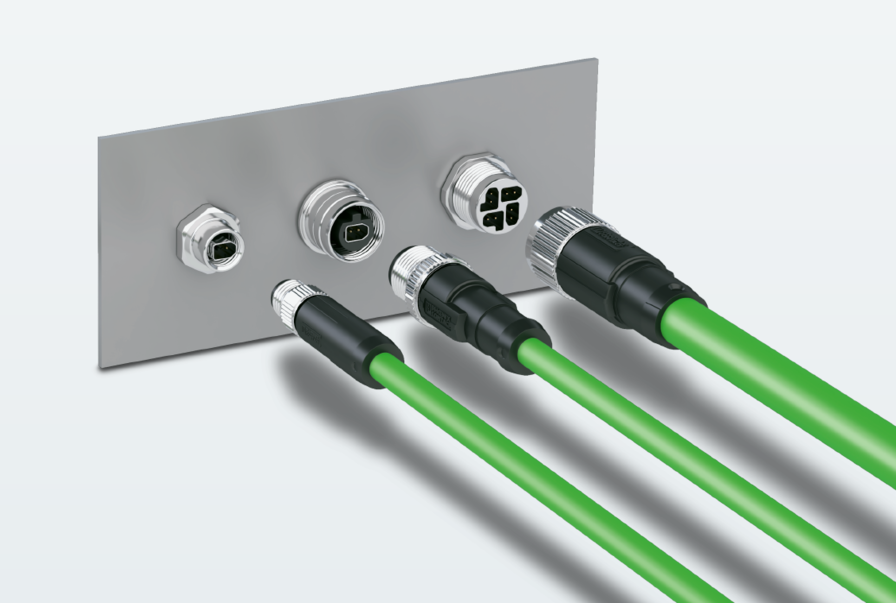

Для промышленных приложений и неблагоприятных полевых условий часто используется передняя часть штекера M2/3 I2/3 C2/3 E2/3 согласно МЭК 63171-5. Данная передняя часть штекера может быть интегрирована во все распространенные на рынке и стандартизированные варианты штекеров.



Аббревиатура MICE описывает внешние условия интерфейса Ethernet.

• M = механическая прочность
• I = характеристики IP
• C = химическая и климатическая стойкость
• E = электромагнитная безопасность

Сферы применения

Single Pair Ethernet (SPE) является основой любой связи на базе Ethernet. Он завоевывает новые области применения и допускает интеллектуальную связь устройств. Благодаря его хорошим качествам передачи также и на дальние расстояния SPE оптимально поддерживает перспективную сетевую связь. Для реализации тенденции к щадящим ресурсы миниатюрным устройствам SPE обеспечивает больше места для электроники благодаря компактным проводникам.

• Автоматизация зданий

• Автоматизация в промышленности

• Робототехника

• Железнодорожная промышленность

• Освещение
