Трехфазные шкафные стабилизаторы (10-60 кВА)

Российский производитель ГК «Штиль» представляет трехфазные шкафные стабилизаторы напряжения инверторного типа мощностью от 10 до 60 кВА. Решения отличаются модульным строением: каждая модель стабилизатора независимо от начальной комплектации поддерживает установку до 6 модулей по 10 кВА.

Устройства предназначены для защиты от перепадов напряжения широкого круга нагрузок: банковского оборудования, IT-оборудования, систем безопасности, оборудования типографий, промышленных систем, телекоммуникационного оборудования, оборудования энергетики, газовой и нефтяной отрасли, медицинской техники (за исключением систем жизнеобеспечения). Модели этой серии выполнены в компактном полностью металлическом корпусе шкафного исполнения с дверью.

 Встроенный электронный байпас          Горячая замена силовых модулей           Удобное наращивание выходной мощности         Широкий диапазон входного напряжения        Мгновенное быстродействие       Высокая точность стабилизации        Идеальная синусоидальная форма выходного напряжения

Особенности шкафных трехфазных стабилизаторов «Штиль»

Помимо шкафного форм-фактора, особенностями стабилизаторов данной серии являются:

• возможность использования технологии резервирования при построении системы электропитания, что вместе с поддержкой «горячей» замены силовых модулей гарантирует высокую надежность и постоянную эксплуатационную готовность;
• удобное увеличение выходной мощности стабилизатора за счёт установки дополнительных силовых модулей;
• удаленный контроль состояния и настройка параметров стабилизатора в режиме реального времени в веб-браузере;
• информативная панель светодиодной индикации, отображающая состояние изделия;
• наличие ручного сервисного байпаса для питания потребителей напрямую от сети, в обход цепей преобразователя и автоматического байпаса.

Пять видов электронной защиты!
Все приборы оснащены набором электронных защит от длительной перегрузки по выходу, внутреннего перегрева, короткого замыкания, аварии в сети (входное напряжение за пределами диапазона 90-310 В) и сбоев в работе стабилизатора.

Рассмотрим один из видов стабилизаторов:

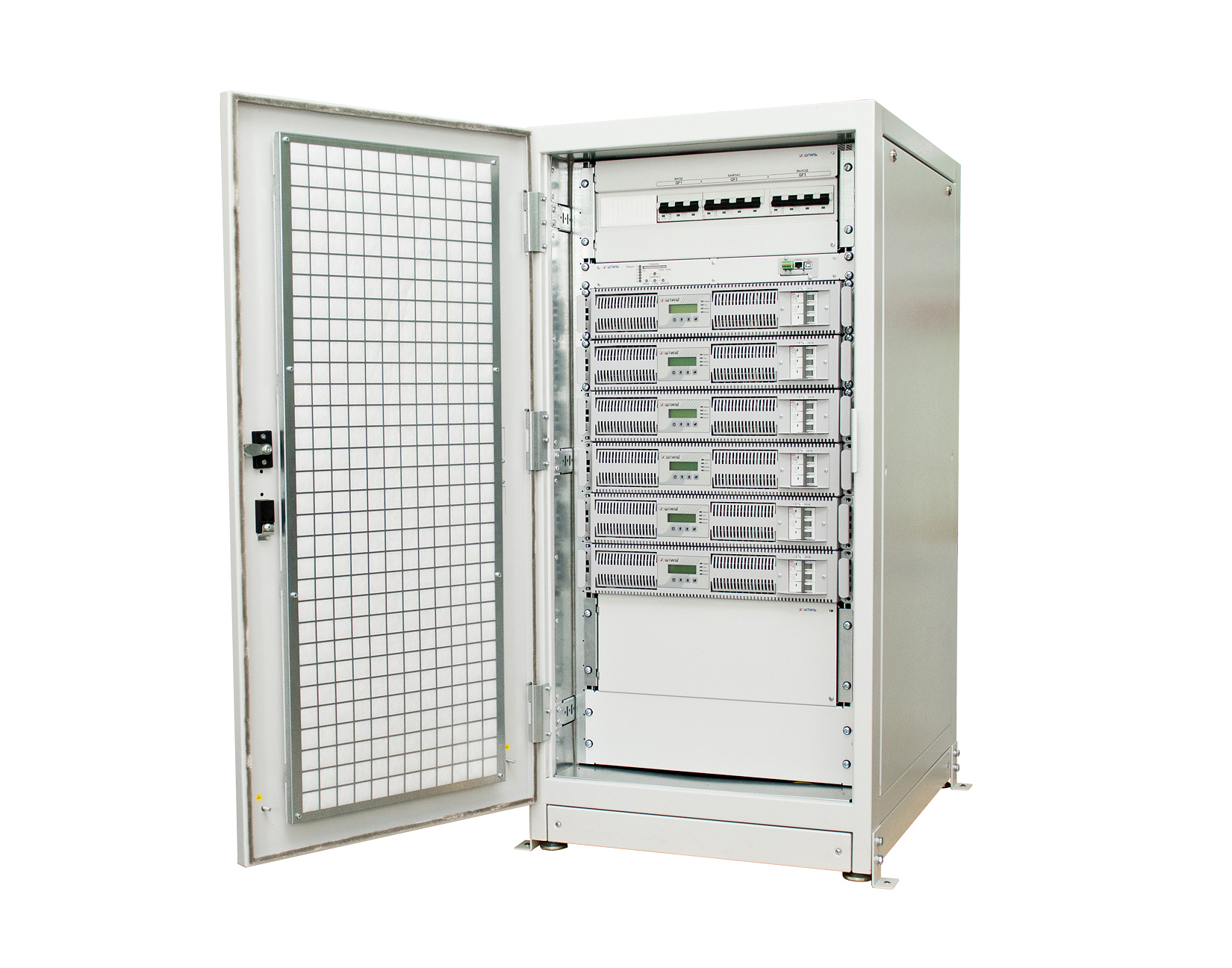

Инверторный стабилизатор IS3360CM (60 кВА)

ринцип стабилилизации - инверторный (с двойным преобразованием)

Способ установки - шкафной

Предельный диапазон фазного/линейного входного напряжения, В 90-310/155-537

Диапазон настройки выходного фазного напряжения, В 220-240

Точность стабилизации, % ±2

Быстродействие, мс 0

Форма выходного напряжения - чистая синусоида

Байпас для технического обслуживания - да

Гарантийный срок, мес 24



Модульный стабилизатор напряжения IS3360CM выполняет надежную защиту от скачков и перепадов сетевого напряжения трехфазной и однофазной нагрузки в сети 380 В. Модель рассчитана на питание техники суммарной мощностью 60 кВА/48 кВт, например:

• IT-оборудования и дата-центров;
• систем безопасности и связи;
• банковского и торгового оборудования;
• диагностической медицинской техники;
• полиграфического оборудования.

IS3360CM выполнен в виде стального шкафа высокой прочности стандарта 19-дюймов высотой 24U с дверцей, в которой размещен пылевой фильтр. Внутри стабилизатора установлено шесть силовых модулей по 8 кВт.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).

IS3360CM – это масштабируемая система качественного электропитания с модульным строением. В том числе благодаря такой конфигурации, устройство обрело особые технические возможности, которые позволяют:

• выполнять «горячую» замену вышедших из строя силовых модулей;
• использовать технологию резервирования для выстраивания систем электропитания повышенной надежности с постоянной эксплуатационной готовностью.

Модель IS3360CM также обладает всеми техническими преимуществами инверторных стабилизаторов: мгновенной реакцией на изменение напряжения, широким диапазоном стабилизации, идеальной синусоидальной формой и высокой точностью выходного напряжения (до 2%).

Защита

IS3360CM имеет систему электронной защиты с автовосстановлением работы после:

• короткого замыкания;
• сетевых аварий (напряжение любой фазы менее 90 или более 310 В);
• длительной перегрузки по выходу;
• внутреннего перегрева;
• сбоев в работе прибора.

Специальные фильтры защищают нагрузку от высокочастотных помех в диапазоне 100 кГц - 30 МГц, защита от импульсных перенапряжений обеспечивается варистором (2 кВ, 1/50 мкс).

В стабилизатор встроен один ручной байпас и шесть электронных байпасов, расположенных внутри каждого силового модуля. Байпасы обеспечивают бесперебойное питание нагрузки при сбое процесса стабилизации из-за аварийного события или технического обслуживания стабилизатора. Особенности их работы:

• электронный байпас силового модуля срабатывает автоматически при возникновении внутренней неисправности или при перегрузке;
• ручной байпас включается принудительно для выполнения технического обслуживания или ремонта стабилизатора.

Индикация

IS3360CM обладает панелью светодиодной индикации, расположенной под верхним модулем распределения. На ней отображаются:

• уровень нагрузки;
• режим работы стабилизатора;
• состояние всех силовых модулей;
• значение входного и выходного напряжения.

Контроль состояния каждого силового модуля может быть произведён с помощью установленного на нём ЖК-дисплея.

Дисплей модуля-мастера системы позволяет также настроить работу всего стабилизатора, а именно:

• выходное фазное напряжение (в диапазоне 220-240 В с шагом 5 В);
• режим работы стабилизатора – стабилизация или ЭКО;
• режим работы электронного байпаса – авто, включен или выключен;
• верхнюю и нижнюю границы допустимого диапазона напряжения для перехода на байпас;
• режим запуска;
• время задержки перед возвращением в ЭКО-режим.

Средства мониторинга

Стабилизатор IS3360CM обладает возможностью дистанционного управления и контроля работы, который обеспечивается встроенной картой мониторинга со следующими интерфейсами:

• Ethernet (протоколы SNMP / Web / Modbus TCP /NTP);
• USB (протокол «Штиль»);
• «сухие» контакты.

Пользователь может выполнять мониторинг и управление устройством через специальное ПО «Shtyl Device Manager» (SDM) или веб-браузер.

Подключение и охлаждение

Подключение нагрузки и входного питания выполняется через клеммные колодки, расположенные на модулях распределения в верхней и нижней частях стабилизатора.

Для охлаждения в стабилизаторе используются малошумные вентиляторы с интеллектуальным принципом работы.
