Устройство плавного пуска ADXN

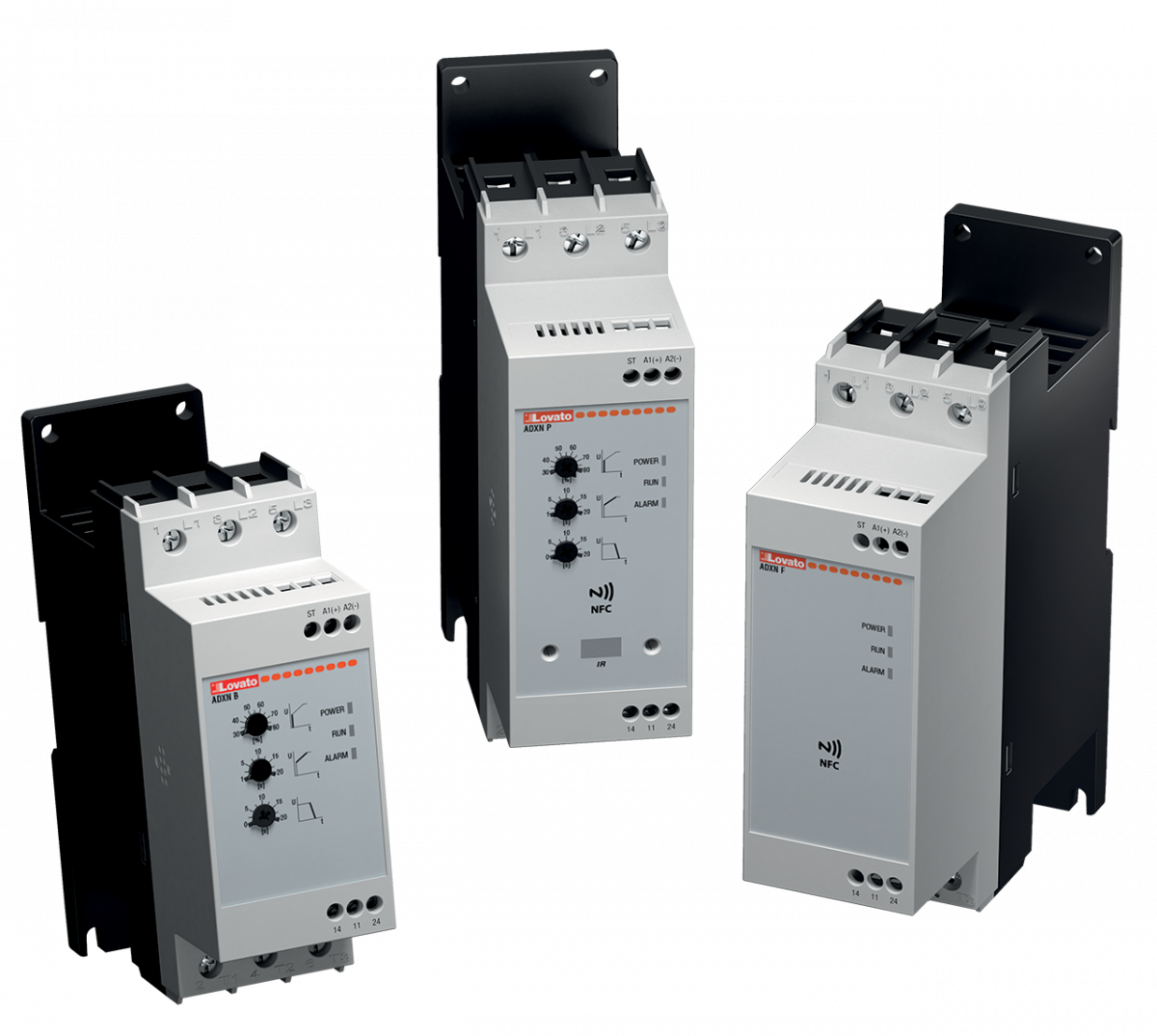

Ассортимент продукции ADXN состоит из самых компактных плавных пускателей 6 – 45A в линейке LOVATO Electric шириной всего 45 мм, разделенных на 2 типоразмера в зависимости от их текущей мощности.

Они отличаются простотой настройки, что позволяет быстро и удобно настроить уменьшенное количество параметров, тем самым сокращая время ввода в эксплуатацию до минимума.

Они идеально подходят для различных применений, включая управление насосом, вентилятором, компрессором, конвейером и смесителем.

Вся линейка рассчитана на широкий диапазон линейных напряжений от 208 до 600 В переменного тока, что делает их совместимыми с любым рынком, включая Северную Америку, без необходимости управления различными кодами для соответствия напряжению установки. Плавные пускатели ADXN доступны с двумя управляющими напряжениями: 24 В переменного/постоянного тока, типичными для систем автоматизации, и 100-240 В переменного тока, идеально подходящими, в частности, для систем управления насосами.

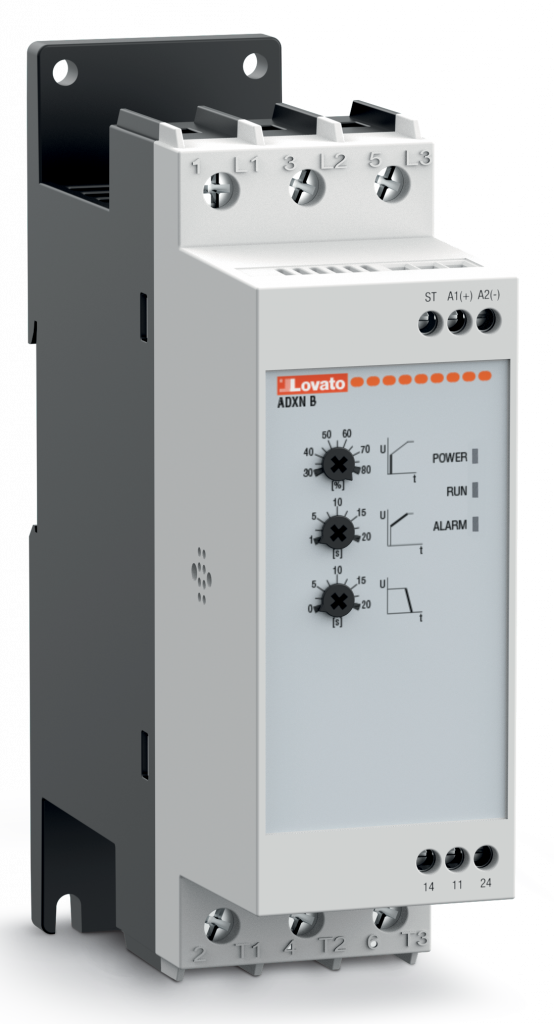

БАЗОВАЯ ВЕРСИЯ: ADXNB

Идеальное решение для тех, кому нужен плавный пуск с базовыми функциями и чрезвычайно простой настройкой, с единственной целью контролировать постепенный запуск и остановку двигателя.
Всего 3 параметра, настраиваемые с помощью передних потенциометров:

– пусковое напряжение
– рампа ускорения
– рампа замедления

3 потенциометра для основных настроек

• пусковое напряжение: 30-80% U
• ускорение: 1-20
с • замедление: 0-20 с

2 релейных выхода

ВЫХОД1: управление линейным контактором (запуск)
ВЫХОД2: Верхняя часть рампы (TOR)

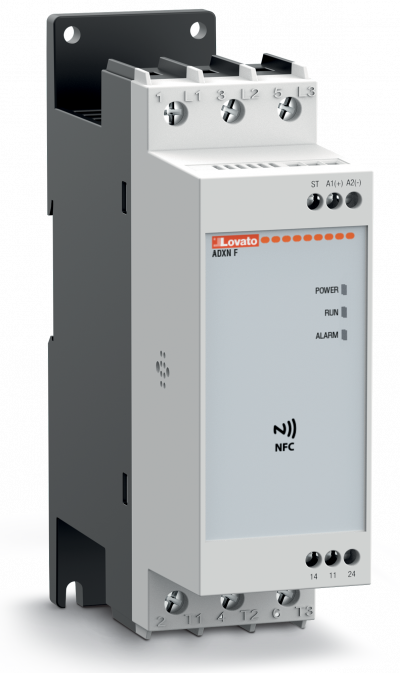

ВЕРСИЯ NFC: ADXNF

• Подключение по NFC позволяет настраивать устройство с помощью интеллектуального устройства с приложением LOVATO NFC, доступным для Android и iOS.
• Удобный для пользователя: удобный интерфейс приложения позволяет легко определять параметры с помощью структуры меню.
• Точные, воспроизводимые настройки.
• Защита паролем.
• Заводская установка для управления спиральными компрессорами, используемыми в системах кондиционирования воздуха, чиллерах и тепловых насосах.
• Гибкость: все параметры могут быть изменены с помощью NFC для управления любым приложением: насосами, вентиляторами, конвейерами и т.д.
• Настройки можно сохранить на смарт–устройстве, а затем скопировать на другой ADXNF без потери времени - идеально подходит для программирования серии устройств.

Подключение по NFC для настройки

• начальный шаг напряжения
• диапазон ускорения
• диапазон замедления
• понижающее напряжение и выключение ступени замедления
• функции релейного выхода
• пороговые значения защиты
• пароль
• аварийные сигналы

2 релейных выхода

программируемый (управление линейным контактором, верхняя часть рампы, глобальная тревога, конкретная тревога)

УСОВЕРШЕНСТВОВАННАЯ ВЕРСИЯ: ADXNP
Высокая производительность, встроенная тепловая защита двигателя, дополнительный RS485

• Настройка параметров с помощью передних потенциометров или подключение по NFC через интеллектуальные устройства с помощью приложения LOVATO NFC, доступного для Android и iOS.
• Встроенная электронная защита двигателя от перегрева с настраиваемыми отдельными термическими классами для запуска и запуска.
• Управление рампой запуска с ограничением тока с автоматической адаптацией к нагрузке.
• Защита паролем.
• Передний оптический порт для подключения устройств мониторинга и программирования USB и Wi-Fi.
• Дополнительный коммуникационный модуль RS485 (Modbus-RTU) для интеграции в систему управления и контроля.
• Совместим с программным обеспечением для настройки Xpress и приложениями LOVATO NFC и SAM1.

3 потенциометра для основных настроек

(начальное напряжение, рампа ускорения, рампа замедления) могут быть переопределены NFC

2 релейных выхода

программируемый (управление линейным контактором, верхняя часть рампы, глобальная сигнализация, конкретная сигнализация, максимальный крутящий момент)

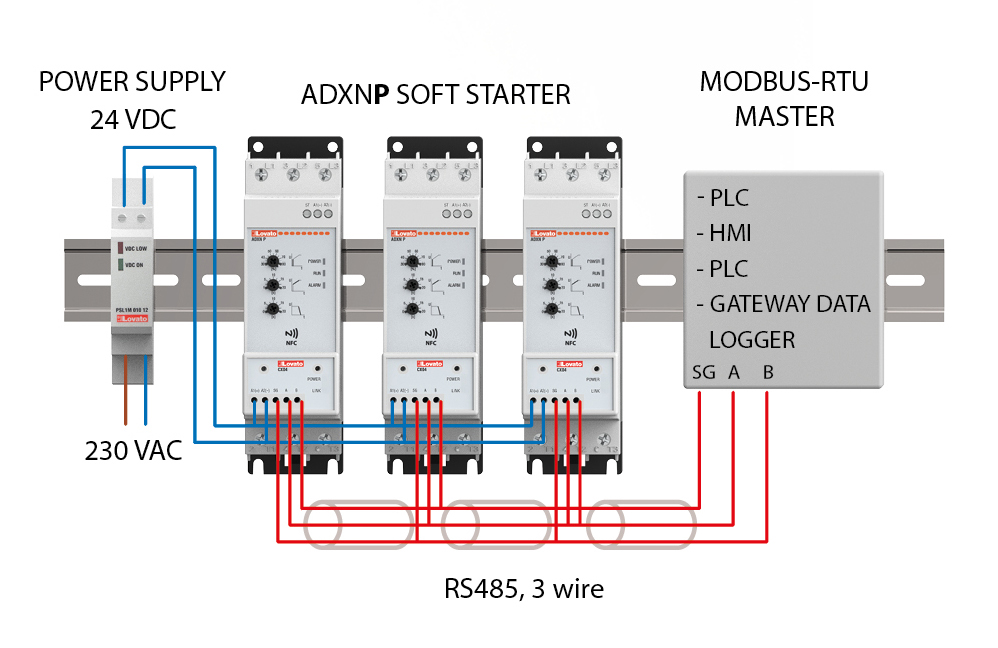

Устройства плавного пуска ADXNP также могут быть оснащены дополнительным коммуникационным модулем RS485 (CX04) для подключения к управляющему устройству Modbus-RTU, такому как ПЛК или HMI, или для интеграции в систему мониторинга и контроля, что становится все более важным требованием в последние годы с внедрением индустрии 4.0.

Передний оптический порт позволяет подключать дополнительные устройства связи USB (CX01) и Wi-Fi (CX02) для программирования, загрузки данных и диагностики с помощью ПК.

Новые устройства плавного пуска ADXN от LOVATO Electric соответствуют стандартам cULus и EAC.

Простота использования и компактность делают их идеальным решением для защиты и управления двигателем, особенно для панелей с ограниченным пространством.
